ESBE keverőszelepek működése, méretezése, vezérlése

Az ESBE keverőszelepek lelke, a működési elvük, a méretezésük és a vezérlésük egyetlen közös célt szolgál: egy stabil, hatékony és biztonságos fűtési vagy hűtési rendszer megteremtését. Ha le akarjuk egyszerűsíteni, a szelep nem csinál mást, mint egy precíz csapos: pont annyi hideg és meleg vizet adagol, hogy a végeredmény tökéletes legyen. Ez a pontosság elengedhetetlen a padlófűtés komfortjához, a kazán élettartamának megőrzéséhez és persze a fűtésszámla kordában tartásához.

Miért kulcsfontosságú egy ESBE keverőszelep a modern fűtésben?

Képzeljük csak el a fűtési rendszerünket egy ilyen precíz irányító nélkül. A kazánból érkező forró víz szabályozatlanul ömlene a padlófűtés érzékeny csöveibe vagy a radiátorokba. Ennek nem csak az lenne a vége, hogy szaunát csinálunk a nappaliból, de a padlószerkezet is komolyan károsodhatna. Pontosan itt jön a képbe az ESBE keverőszelep, ami a rendszer „szíveként” gondoskodik a hidraulikai egyensúlyról.

A szelep alapvető feladata, hogy a kazán által előállított forró vizet összekeverje a fűtési körből visszatérő, már hűvösebb vízzel. Ezzel borotvaéles pontossággal állítja be azt az előremenő hőmérsékletet, amire az adott fűtési zónának – például a padlófűtésnek – szüksége van. Ez a finomhangolás több okból is létfontosságú:

• Komfortérzet megteremtése: A padlófűtésnél például kritikus, hogy a padlóba engedett víz ne legyen melegebb 40-45 °C-nál. A keverőszelep ezt garantálja, így a padló kellemesen langyos, nem pedig tűzforró lesz.
• Kazánvédelem: A szilárdtüzelésű kazánok nagy ellensége a túl hideg visszatérő víz, ami kátrányosodást és korróziót okoz a kazántestben. Egy okosan beépített (általában 4-járatú) keverőszelep a forró előremenőből visszakeverve megemeli a visszatérő víz hőfokát, ezzel jelentősen meghosszabbítva a kazán élettartamát.
• Energiamegtakarítás: A rendszer csak annyi hőenergiát használ fel, amennyi tényleg szükséges. Nincs túlfűtés, nincs feleslegesen elégetett gáz vagy fa, ami a pénztárcánkon is meglátszik.

Hol használjuk őket a gyakorlatban?

Az ESBE keverőszelepek rendkívül sokoldalúak, szinte minden modern gépészeti rendszerben ott a helyük. A legjellemzőbb feladatuk a radiátoros és a felületfűtési körök hőmérsékletének szabályozása, a használati melegvíz (HMV) előállítása, vagy a különböző hőtermelők – gázkazán, hőszivattyú, vegyestüzelésű kazán – hidraulikai összehangolása. Egy jól megtervezett, puffertárolós rendszerben, ahol mondjuk egy 1000 literes puffertartály gyűjti a megtermelt hőt, a keverőszelepek felelnek azért, hogy ez az energia optimálisan jusson el a különböző fűtési körökbe.

A szakmai gyakorlatban az ESBE szelepek működése a különböző hőmérsékletű közegek precíz keverésén alapul. Magyarországon gyakran találkozni az öntöttvasból (EN-JL 1030) készült T sorozatú modellekkel, amelyek akár 6 bar nyomáson és -10 és +110 °C közötti hőmérsékleten is megbízhatóan működnek, még 50%-os glikoltartalom mellett is. További műszaki részleteket az ESBE T sorozat gyártói adatlapján találhat.

ESBE keverőszeleptípusok és fő alkalmazási területeik

Bár a kínálat széles, a mindennapi munkánk során leggyakrabban a 3- és 4-járatú szelepekkel dolgozunk. Hogy melyiket válasszuk, az mindig a konkrét rendszer felépítésétől és a megoldandó feladattól függ.

Az alábbi táblázat segít eligazodni a leggyakoribb típusok között.

A táblázatból is látszik, hogy mindkét típusnak megvan a maga helye. Míg egy modern, kondenzációs kazánnal szerelt padlófűtési körhöz szinte mindig egy 3-járatú szelep a tökéletes választás, addig egy vegyestüzelésű kazán mellé a 4-járatú szelep beépítése gyakorlatilag kötelező a hosszú távú, problémamentes működés érdekében.

A keverőszelep méretezésének gyakorlati útmutatója

A fűtési rendszer hatékonysága sokszor egyetlen apró, de annál fontosabb elemen múlik: a keverőszelepen. Egy rosszul megválasztott, jellemzően túlméretezett szelep pont olyan, mint egy sportautó a belvárosi dugóban – frusztrálóan pontatlan és pazarló. Ha egy rendszer „vadászik”, vagyis a hőmérséklet folyamatosan ingadozik, a háttérben szinte mindig a hibás méretezés áll.

Szerencsére a tökéletes ESBE keverőszelep kiválasztása nem ördöngösség, feltéve, hogy a helyes lépéseket követjük. A legfontosabb, hogy felejtsük el a leggyakoribb hibát: soha ne a csőméret alapján döntsünk! A szelep méretét nem a csőátmérő, hanem a rendszer valós hidraulikai igénye határozza meg.

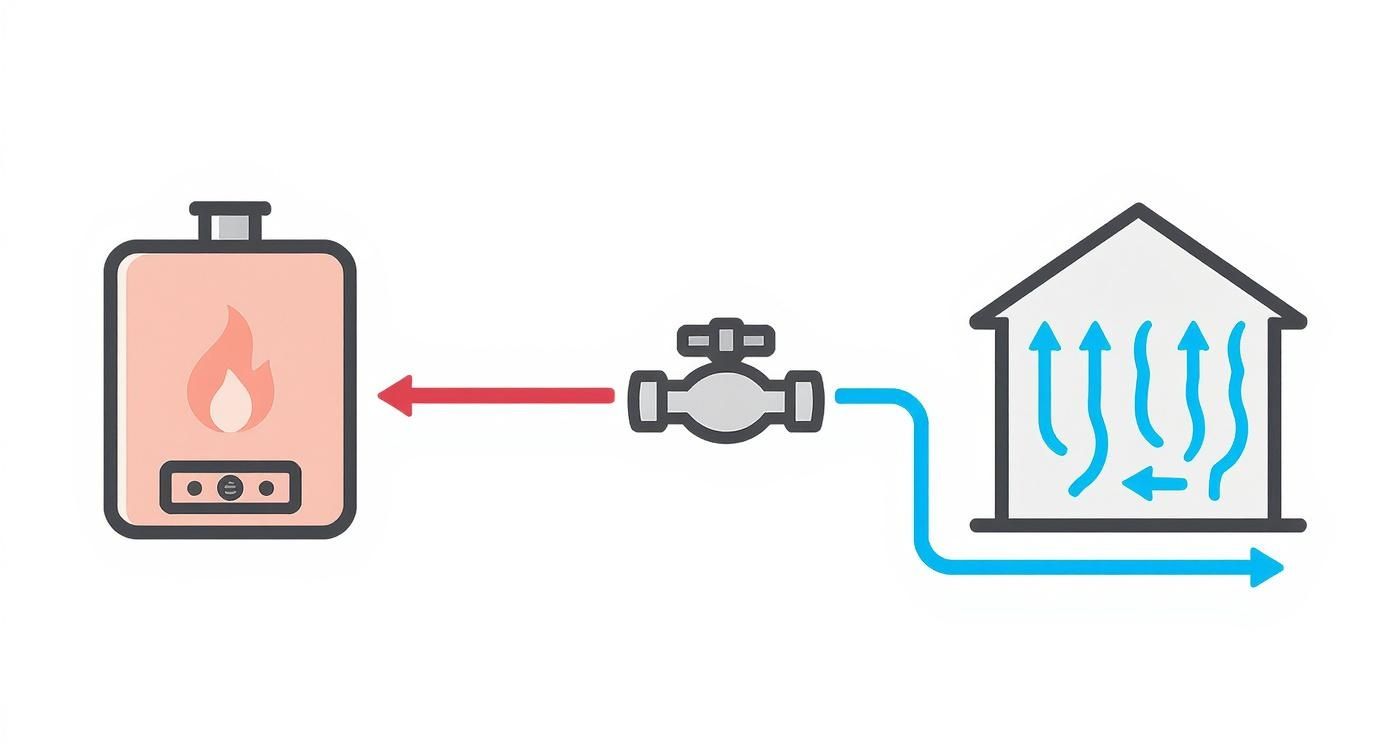

Ez a séma jól mutatja, hogyan is helyezkedik el a keverőszelep a fűtési láncban, a kazántól egészen a hőleadó felületekig.

Ahogy az ábrán is látszik, a szelep finomhangoló szerepet játszik: a kazán által termelt forró vizet bekeveri a visszatérő, hűvösebb közeggel, hogy a padlófűtés számára ideális hőmérsékletet biztosítsa.

A méretezés három alappillére

A precíz méretezéshez mindössze három kulcsadatot kell ismernünk. Ezek egymásra épülnek, és elvezetnek ahhoz a szelephez, amely a szabályozási tartományának ideális, 30-70%-os sávjában fog dolgozni. Ez a garancia a finom és stabil kontrollra.

• Szükséges hőteljesítmény (Q): Ez az az energiamennyiség (kW-ban), amit a szelepen átáramló közegnek le kell adnia. Egy padlófűtési kör esetében ezt a tervező határozza meg az épület hőszükséglete alapján.
• Hőmérséklet-különbség (ΔT): Az előremenő és a visszatérő fűtővíz közti hőfoklépcső (Kelvinben vagy Celsius-fokban megadva). Padlófűtésnél ez az érték jellemzően 5-10 K között mozog.
• Nyomásesés a szelepen (Δp): Ez egy kritikus érték a szelepautoritás miatt. Az optimális szabályozáshoz a szelepen tervezett nyomásesésnek a teljes kör nyomásveszteségének egy jelentős részét, ideális esetben 30-50%-át kell kitennie.

Ha ezek az adatok a kezünkben vannak, már gyerekjáték kiszámolni a szükséges térfogatáramot, majd a szelep legfontosabb műszaki paraméterét, a Kvs-értéket.

A Kvs-érték nem más, mint a szelep „áteresztőképessége”. Egyszerűen megfogalmazva azt mutatja meg, hogy 1 bar nyomáskülönbség mellett, teljesen nyitott állapotban hány köbméter víz tud átáramlani rajta egy óra alatt.

A Kvs-érték számítása és a megfelelő szelep kiválasztása

Minden a térfogatárammal kezdődik. Az első lépés, hogy egy egyszerű képlettel meghatározzuk, mennyi víznek kell átáramlania a fűtési körön. E nélkül a keringető szivattyú méretezése is csak puszta találgatás lenne.

Ha a térfogatáramot már ismerjük, a Kvs-értéket a következő képlettel számolhatjuk ki:

Kvs = q / √Δp

Ahol:

• q = térfogatáram (m³/h)
• Δp = tervezett nyomásesés a szelepen (bar)

A következő táblázat egy valós példán keresztül mutatja be a számítás menetét.

Kvs-érték számítási példa egy családi ház fűtési rendszeréhez

A számítások elvégzése után már csak annyi a dolgunk, hogy a gyártói katalógusból kiválasszuk a megfelelő terméket. Az ökölszabály egyszerű: mindig a számított Kvs-értékhez legközelebbi, de annál nagyobb Kvs-értékkel rendelkező szelepet válasszuk. Így biztosíthatjuk, hogy a szelep ne váljon szűk keresztmetszetté a rendszerben.

A gyakorlatban egy átlagos családi ház fűtési rendszerében leggyakrabban DN20-DN50 közötti méretű szelepekkel találkozunk. A példánkban szereplő Kvs=6,3 érték például egy tipikus DN25 méretű ESBE VRG131 szelephez tartozik, ami egy gyakori választás padlófűtési körökhöz.

Látható tehát, hogy a helyes méretezés nem bonyolult, de rendkívüli körültekintést igényel. Ha elhagyjuk a csőméret alapú gondolkodást és a valós hidraulikai igényekre fókuszálunk, azzal megteremtjük a stabilan és gazdaságosan működő fűtési rendszer alapjait.

A keverőszelepek vezérlésének és automatizálásának lehetőségei

Egy tökéletesen méretezett keverőszelep önmagában még csak egy passzív alkatrész a csőhálózatban. Az igazi intelligenciát és hatékonyságot a vezérlés adja meg, ami életre kelti a rendszert, és lehetővé teszi, hogy dinamikusan reagáljon a változó igényekre. A vezérlés feladata, hogy a szelep belső elemét a megfelelő pozícióba állítsa, ezzel biztosítva a kívánt előremenő hőmérsékletet.

Az ESBE keverőszelepek vezérlése többféleképpen oldható meg, az egészen egyszerű manuális tekergetéstől a komplex, teljesen automatizált rendszerekig. A megfelelő módszer kiválasztása mindig a konkrét feladattól, a kívánt komfortszinttől és persze a költségvetéstől függ.

A termosztatikus vezérlés egyszerűsége

A legegyszerűbb automatizált megoldást a termosztatikus szelepek jelentik, mint például a népszerű ESBE VTA sorozat. Ezeknek a szelepeknek nincs szükségük semmilyen külső elektromos energiára. A lelkük egy beépített, hőre táguló elem, amely a víz hőmérsékletének változására automatikusan mozgatja a szelep belső szerkezetét.

Gyakorlatilag két fő területen találkozunk velük lépten-nyomon:

• Használati melegvíz (HMV) rendszerek: Itt a legfontosabb feladatuk a forrázásveszély elhárítása. A tárolóból érkező túl forró vizet hideg vízzel keverve egy biztonságos, előre beállított hőfokon tartják (általában 45-55 °C között).
• Kisebb padlófűtési körök: Képesek egy állandó, alacsony hőmérsékletű előremenő vizet biztosítani, ami elengedhetetlen a padlószerkezet védelméhez.

A termosztatikus vezérlés megbízható és pénztárcabarát, de fontos tudni, hogy nem tud reagálni a külső hőmérséklet vagy a belső hőigény változásaira. Konstans hőfokot tart, semmi többet.

Motoros vezérlés a modern rendszerekben

A mai fűtési rendszerek gerincét a motoros vezérlésű keverőszelepek adják. Itt egy elektromos motor, szakszóval mozgatómotor (például az ESBE ARA600 sorozat) felel a szelep pontos beállításáért. Ez a motor fogadja a jeleket egy külső szabályozótól, ami lehet egy egyszerű szobatermosztát, egy csőtermosztát, vagy akár egy komplex épületfelügyeleti rendszer (BMS) is.

Gondoljunk úgy a szelepmozgató motorra, mint a fűtési rendszer „kezére”, amely a szabályozó, vagyis az „agy” utasításai alapján precízen beállítja a keverési arányt. Ezzel biztosítja, hogy a fűtési kör mindig pont annyi hőt kapjon, amennyire aktuálisan szükség van.

A motoros vezérlésnek két fő típusa terjedt el a gyakorlatban. A különbség a szabályozás finomságában és a kommunikáció módjában rejlik.

A 3-pont és az arányos vezérlés összehasonlítása

A 3-pont vezérlés (gyakran hívják „nyit-zár” vezérlésnek is) az elterjedtebb és egyszerűbb megoldás. A motoron három elektromos bekötési pontot találunk: egy közös (nulla) és két vezérlő pontot. Ha az egyik vezérlő pont kap feszültséget, a motor az egyik irányba (pl. nyit) kezd el forogni, ha a másik, akkor az ellenkező irányba (zár). A szabályozó (mondjuk egy egyszerű szobatermosztát) lényegében csak kapcsolgatja ezeket a pontokat, apró lépésekben mozgatva a szelepet a kívánt hőfok eléréséig.

A 3-pontos módszer tökéletesen megfelel a legtöbb lakossági alkalmazáshoz, például padlófűtési körök vagy radiátoros zónák szabályozására. A termosztát és a szivattyú összehangolásához pedig szinte mindig elengedhetetlen a csőtermosztát bekötése a keringető szivattyúhoz, ami gondoskodik róla, hogy a szivattyú csak akkor induljon, ha a víz már elég meleg.

Az arányos (vagy folytonos) vezérlés már egy fejlettebb technológia. Itt a szabályozó egy analóg jelet küld a motornak, ami jellemzően egy 0-10V közötti feszültségjel. A motor a feszültség értékétől függően egy konkrét pozíciót vesz fel. Például 0V-nál teljesen zárva van, 5V-nál félig nyitva, 10V-nál pedig teljesen nyitva.

Ez a módszer sokkal finomabb és precízebb szabályozást tesz lehetővé, hiszen a szelep nemcsak a két végpont között ugrál, hanem bármilyen köztes pozíciót is felvehet. Ezt a vezérlést jellemzően nagyobb, komplexebb rendszerekben, ipari alkalmazásokban vagy modern épületautomatizálási rendszerekben használják, ahol a maximális stabilitás és energiahatékonyság a cél.

A magyarországi épületgépészetben egyre inkább az automatizált megoldások kerülnek előtérbe. Az ESBE olyan népszerű modelleket kínál, mint a termosztatikus VTA322 vagy a motorizálható VRG231. Egy VTA322 szelep például 20-43 °C között képes tartani a hőmérsékletet, ami ideális padlófűtési rendszerekhez. Felmérések szerint az újabb épületek 40-60%-ában már ilyen vagy ehhez hasonló automatizált szelepeket alkalmaznak a hatékonyság növelése érdekében. Tudjon meg többet az ESBE szelepek hazai kínálatáról a gepeszshop.hu oldalon.

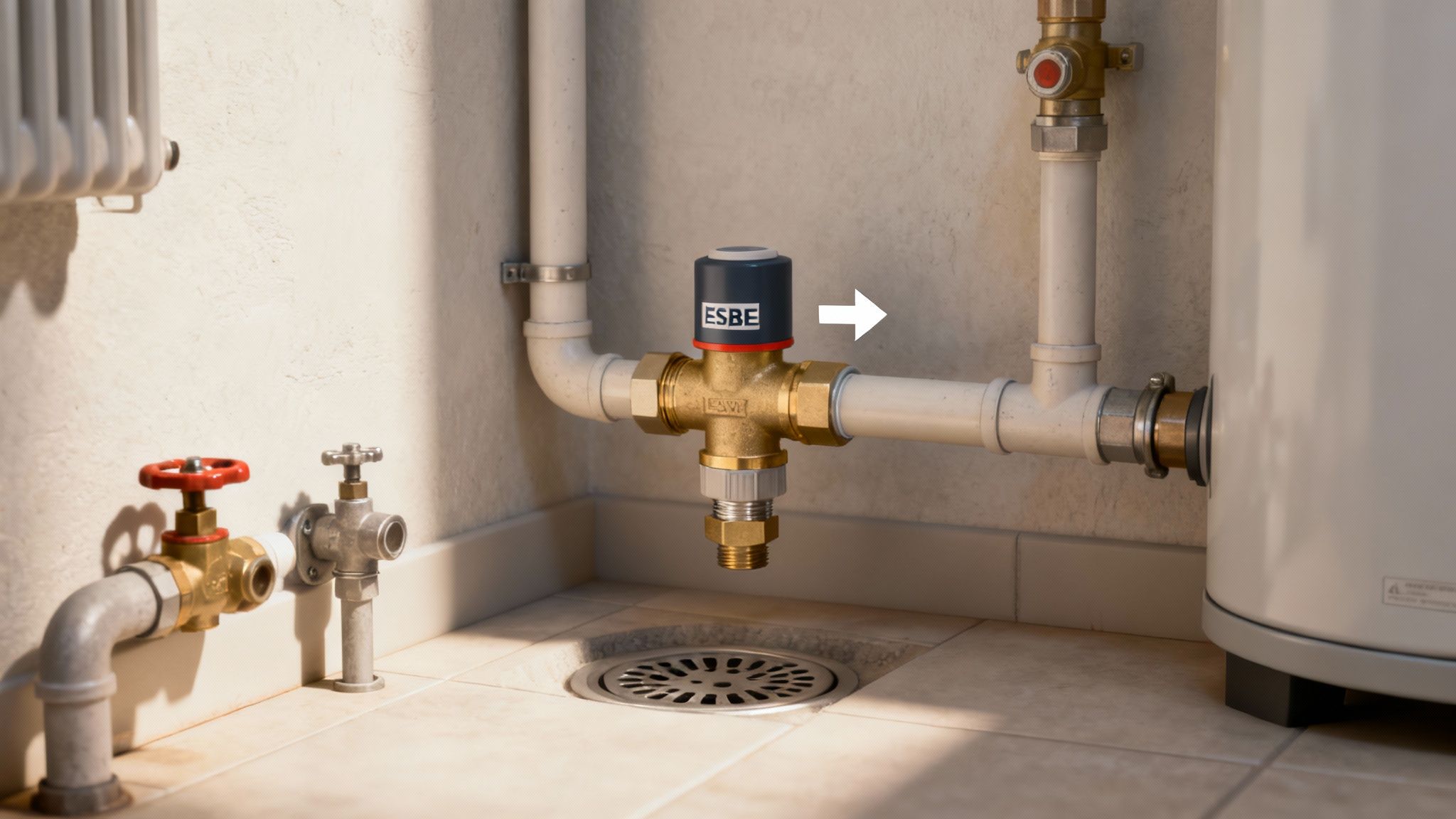

Telepítési tippek és bevált gyakorlatok a mindennapokra

Hiába a legprecízebb esbe keverőszelep méretezés és vezérlés, ha a telepítésnél becsúszik egy hiba. Egyetlen fordított bekötés vagy rosszul pozicionált szelep az egész rendszer stabilitását és hatékonyságát tönkreteheti. Nézzük át azokat a gyakorlati, azonnal használható fogásokat, amikkel a beépítés zökkenőmentes és profi lesz.

A sikeres telepítés nem a csőkulcsnál kezdődik, hanem a szeleptest alapos szemrevételezésénél. Az ESBE szelepeken mindig ott vannak az egyértelmű jelölések – jellemzően nyilak –, amelyek mutatják a közeg tervezett áramlási irányát. Ezeket figyelmen kívül hagyni az egyik leggyakoribb és egyben legsúlyosabb hiba, amit elkövethetünk.

Ha a bekötés helyes, a szelep pont úgy fog működni, ahogy kell: kever vagy oszt. Fordított bekötésnél viszont a szabályozás kaotikussá válik, a szelep képtelen lesz tartani a beállított hőfokot, ami a rendszer folyamatos „vadászatához”, ingadozásához vezet.

A telepítés előtti ellenőrzőlista

Mielőtt a szelepet a helyére illesztenénk, szánjunk pár percet egy gyors ellenőrzésre. Ez a rövid előkészület órákig tartó későbbi fejfájástól és hibakereséstől kímélhet meg.

• Tiszta rendszer: Biztos, hogy a csővezeték tiszta? Nincs benne hegesztési salak, fémforgács vagy egyéb kosz? Bármilyen idegen anyag kárt tehet a szelep belső tömítéseiben és megkarcolhatja a precíziós felületeket.
• Szűrő, szűrő, szűrő: A keverőszelep elé mindig, kötelező jelleggel építsünk be egy megfelelő finomságú szűrőt vagy iszapleválasztót. Ez a legfontosabb védőpajzs a szelep idő előtti kopása és megszorulása ellen.
• Jó tömítés: Használjunk minőségi, fűtési rendszerekhez való tömítőanyagot (például teflonszalagot vagy Loctite menettömítőt). Arra figyeljünk, hogy a tömítőanyag ne nyomódjon be a szelep belsejébe, mert akadályozhatja a belső alkatrészek mozgását.

A tapasztalat azt mutatja, hogy a keverőszelepek meghibásodásainak több mint 70%-a a fűtési rendszerben keringő szennyeződésekre vezethető vissza. Egy jól elhelyezett iszapleválasztó a legjobb befektetés a szelep és az egész gépészet hosszú távú védelmére.

A leggyakoribb telepítési buktatók elkerülése

A leggondosabb tervezés mellett is csúszhat hiba a kivitelezésbe. Lássuk azokat a tipikus csapdákat, amelyekre az ESBE keverőszelepek működése szempontjából különösen érdemes odafigyelni.

1. Helytelen beépítési pozíció:
A legtöbb motoros szelepet szinte bárhogy beépíthetjük, egyetlen pozíciót kivéve: soha ne szereljük a motort lefelé lógatva! Ha a tömszelencénél egy apró szivárgás indul meg, a kicsorduló víz egyenesen a motor elektronikájába folyik. Ez azonnali, költséges meghibásodást okoz. Az ideális pozíció a vízszintes vagy függőleges tengelyű beépítés.

2. A kézi állítás elfelejtése:
Mielőtt a motort felszerelnénk, mindig próbáljuk ki: a szelep kézzel könnyedén, akadásmentesen elforgatható a teljes, 90°-os tartományban? Ha szorul, annak oka lehet gyártási hiba vagy szállítási sérülés. Ezt a problémát még a beépítés előtt észlelni és orvosolni kell.

3. A túlhúzás veszélye:
A hollandis csatlakozókat és a menetes kötéseket érzéssel kell meghúzni. A túlzott erő deformálhatja a szeleptestet, ami a belső forgóelem megszorulásához vezethet. Mindig használjunk megfelelő méretű villáskulcsot, és csak annyira húzzuk meg, amennyire szükséges.

Ha ezekre a pontokra odafigyelünk, a gondosan kiválasztott és méretezett ESBE keverőszelep hosszú éveken át megbízhatóan és hatékonyan teszi majd a dolgát. Egy szakszerűen telepített szelep a stabilan működő, energiatakarékos és komfortos fűtési rendszer csendes, de nélkülözhetetlen hőse. A következő fejezetben a leggyakoribb hibajelenségeket és azok gyors elhárítását vesszük sorra.

Gyakori hibajelenségek és a gyors diagnózis

Még a legtökéletesebben megtervezett és kivitelezett fűtési rendszerekben is felütheti a fejét egy-egy működési rendellenesség. A jó hír az, hogy az ESBE keverőszelepeknél a legtöbb gond gyorsan beazonosítható és orvosolható, feltéve, hogy tudjuk, mit és hol keressünk. A hibaelhárítás nem csupán tüneti kezelés – a cél a gyökérok feltárása, legyen az akár méretezési, telepítési vagy vezérlési baki.

Ez a fejezet egyfajta „terepi kézikönyv” a leggyakoribb jelenségekhez, hogy ne csak a problémát lássuk, hanem a mögötte húzódó okokat is.

A legtipikusabb jelenség: amikor a rendszer „vadászik”

A fűtési szakzsargonban „vadászatnak” hívjuk azt, amikor a rendszer egyszerűen képtelen beállni egy stabil hőmérsékletre. A motor idegesen rángatja a szelepet oda-vissza, az előremenő hőmérséklet pedig folyamatosan ingadozik a beállított érték körül – hol túlfűt, hol pedig hagyja lehűlni a kört.

Ennek a frusztráló jelenségnek az esetek több mint 90%-ában egyetlen oka van: a keverőszelep túlméretezése. Ha a szelep Kvs-értéke jóval nagyobb a rendszer valós igényénél, akkor a motor egy apró mozdulatára is túl sok forró víz zúdul a körbe. A szabályozó ezt látva azonnal korrigálni próbál és zár, de a nagy szelep miatt ez a korrekció is túlságosan heves lesz. Az eredmény egy véget nem érő, idegőrlő lengéssorozat.

Ilyenkor a fájdalmas, de egyetlen valódi megoldás a szelep cseréje egy helyesen, a hidraulikai számítások alapján kiválasztott, kisebb Kvs-értékű darabra. Az ESBE keverőszelepek alapos méretezése az a lépés, amit soha nem szabad megspórolni.

Amikor a szelep szorul vagy zajosan működik

A nehezen mozgó, szoruló szelep vagy a működés közben hallható, karcos zaj szinte mindig a rendszerben keringő szennyeződésekre utal. Apró fémforgácsok, hegesztési salak, vízkődarabok vagy iszap könnyedén beékelődhet a szelep precízen illeszkedő alkatrészei közé, és megakasztja a mozgást.

Ha ezt tapasztaljuk, a következőket tegyük:

1. Vegyük le a motort! Az első lépés, hogy lecsatlakoztatjuk a mozgató motort, és megpróbáljuk a szelep tengelyét kézzel, óvatosan végigmozgatni a teljes úton.
2. Mossuk át a szelepet! Ha a kézi mozgatás is nehézkes, érdemes lehet a szelepet kiszerelni (vagy a rendszert megbontani) és alaposan átöblíteni, hogy a lerakódások távozzanak.
3. Ellenőrizzük a szűrőt! A legfontosabb a megelőzés: nézzük meg a szelep elé telepített szűrő vagy iszapleválasztó állapotát, és tisztítsuk ki. Ha ilyen alkatrész nincs is beépítve, a probléma garantáltan újra és újra elő fog jönni.

Egy jó minőségű, mágneses iszapleválasztó nemcsak a keverőszelepet óvja meg, hanem a kazánt, a szivattyút és a rendszer többi kényes pontját is. Ez a befektetés szinte mindig megtérül, hiszen elkerülhetjük a sokkal drágább javítási költségeket.

A rendszer nem éri el a kívánt hőmérsékletet

Amikor a fűtési kör egyszerűen nem akar eléggé felmelegedni, több lehetséges ok is a háttérben állhat. Érdemes ezeket lépésről lépésre kizárni.

• Levegős a rendszer: Ez a leggyakoribb bűnös. A csövekben rekedt levegőbuborékok gátolják a víz szabad áramlását. Ellenőrizzük az automata légtelenítők működését, és végezzünk egy alapos manuális légtelenítést a fűtési kör legmagasabb pontjain.
• Alulméretezett a szelep: Bár jóval ritkábban fordul elő, mint a túlméretezés, de megeshet, hogy a szelep Kvs-értéke túl kicsi. Ilyenkor a szelep teljesen nyitott állapotban sem tud elegendő meleg vizet átengedni a körbe. Ez egy tervezési hiba, amit csak a szelep cseréjével lehet korrigálni.
• Vezérlési gond van: Győződjünk meg róla, hogy a mozgató motor megkapja a megfelelő vezérlőjelet a szabályozótól. Elképzelhető, hogy a hiba nem is a szelepben van, hanem a termosztát, az érzékelő vagy maga a motor ment tönkre.

Az alábbi táblázat segít gyorsan átlátni a leggyakoribb problémákat és a javasolt teendőket.

Gyakran felmerülő kérdések az ESBE szelepekről

A mindennapi tervezői vagy kivitelezői munka során óhatatlanul belefutunk olyan helyzetekbe, amikor egy ESBE keverőszeleppel kapcsolatban gyors, gyakorlati válaszra van szükség. Összeszedtük a leggyakoribb dilemmákat, hogy kézzelfogható segítséget nyújtsunk, legyen szó a helyes szelep kiválasztásáról vagy egy makacskodó rendszer hibakereséséről.

3-járatú vagy 4-járatú szelepet válasszak?

A nagy kérdés, amire a válasz mindig a fűtési rendszertől függ. Nincs jobb vagy rosszabb, csak az adott feladatra alkalmasabb megoldás.

A 3-járatú szelepet jellemzően keverésre vagy elosztásra használjuk. Ez az ideális választás a legtöbb modern, gázkazános rendszerhez. Tipikus példa egy padlófűtési kör, ahol a kazán forró előremenő vizét kell visszakeverni a kör hűvösebb visszatérőjével, hogy beállítsuk a tökéletes padlóhőmérsékletet.

Ezzel szemben a 4-járatú szelep egy igazi specialista, ami egy kettős keverési funkciót lát el. Elsődleges felségterülete a szilárdtüzelésű, vegyes vagy faelgázosító kazánok védelme. Úgy működik, mint egy okos forgalomirányító: egyszerre küldi a fűtési kör felé a megfelelő hőmérsékletű vizet, miközben a kazán forró előremenőjéből egy adagot visszakever a kazánba. Ez a trükk megemeli a visszatérő víz hőfokát, ami elengedhetetlen a kátrányosodás és a savas kondenzáció elkerüléséhez, megmentve a kazánt a korai korróziótól.

Miért „vadászik” a rendszer? A motor folyamatosan mozog, de a hőmérséklet mégis ingadozik.

Ez a jelenség a fűtésszerelők egyik rémálma, és szinte kivétel nélkül egyetlen okra vezethető vissza: a keverőszelep túl van méretezve.

Gondoljunk bele: ha a szelep áteresztőképessége (a Kvs-értéke) jóval nagyobb, mint amire a rendszernek valójában szüksége van, akkor a motor legapróbb mozdulatára is túl sok forró víz zúdul be a fűtési körbe. A hőmérséklet azonnal túllendül a beállított értéken. A szabályozó ezt észleli, és azonnal korrigálni próbál – csakhogy a túl nagy szelep miatt ez a korrekció is túl heves lesz. Ezzel egy véget nem érő, idegesítő ingadozás, vagyis „vadászat” veszi kezdetét.

A stabil szabályozás alfája és omegája a pontos méretezés. Soha ne a csőméret alapján válasszunk szelepet! Mindig a fűtési kör valós hőigényéből és hidraulikai jellemzőiből számolt Kvs-érték legyen a döntő.

Ha már megtörtént a baj, a végleges megoldás szinte mindig a szelep cseréje egy helyesen méretezett, kisebb Kvs-értékű darabra. Ritkán, de előfordul, hogy a szabályozó (PID) paramétereinek finomhangolása is enyhíthet a tüneteken.

Igényelnek az ESBE szelepek rendszeres karbantartást?

Jó hír, hogy az ESBE szelepeket alapvetően úgy tervezték, hogy karbantartás nélkül tegyék a dolgukat hosszú éveken át. Ennek egyetlen feltétele van: a fűtési rendszerben keringő víznek tisztának kell lennie. A legfontosabb, amit tehetünk, hogy beépítünk egy megfelelő iszapleválasztót és szűrőt a szelep elé. Ez az egyszerű lépés megvédi a szelep precíz belső alkatrészeit a szennyeződésektől és a lerakódásoktól.

Ami viszont kifejezetten javasolt, az egy rövid, évenkénti „átmozgatás”. A fűtési szezon elején érdemes a szelepet a motorral vagy akár kézzel néhányszor teljesen végigjáratni a végállások között. Ez a pár perces művelet segít megelőzni, hogy a belső alkatrészek a hosszú nyári pihenő alatt letapadjanak. Ha a szelep mégis megszorulna, a legtöbb ESBE modellnél a belső betét külön is cserélhető, így nem kell a teljes szeleptestet kivágni a rendszerből.
