Keringető szivattyú méretezése szakszerűen

A keringető szivattyú kiválasztása sokkal több, mint egy egyszerű műszaki döntés. Mondhatni, ez a fűtési rendszere lelke és a pénztárcája őre is egyben. Egy rosszul megválasztott, akár alul-, akár túlméretezett szivattyú nem csupán egy apró bosszúság, hanem a folyamatosan kúszó villanyszámlák és a kellemetlenül hideg vagy épp túlfűtött helyiségek garantált forrása. Éppen ezért a precíz keringető szivattyú méretezése nem valami felesleges mérnöki szőrszálhasogatás, hanem egy tudatos, hosszútávú befektetés az otthona kényelmébe.

Miért kulcsfontosságú a méretezés a gazdaságosság és a komfort szempontjából?

Sokan hajlamosak a keringető szivattyút csupán egy mellékes alkatrésznek tekinteni a kazán mellett. A valóságban viszont ez a fűtési rendszer szíve-motorja, ami fáradhatatlanul pumpálja a meleg vizet a legtávolabbi radiátorokba vagy a padlófűtés tekervényes csőköreibe is. Ha a teljesítménye nem passzol a rendszerhez, az egész fűtés működése borul, ami nagyon is kézzelfogható problémákat szül.

Amikor a szivattyú túl gyenge: az alulméretezés következményei

Ismerős a helyzet? Családi ház, csontig hatoló téli hideg, és az emeleti hálószobákban a radiátorok épp csak langyosak, miközben a kazán hallhatóan erőlködik a pincében. Ez a klasszikus esete annak, amikor a szivattyú alul van méretezve. Egyszerűen nincs elég „szufla” benne, hogy legyőzze a csőhálózat ellenállását, és eljuttassa a hőt mindenhová. Az eredmény? Kellemetlen hőérzet, vacogás és persze pazarolt energia, hiszen a kazán feleslegesen dolgozik.

Amikor a szivattyú túl erős: a túlméretezés rejtett költségei

A másik véglet sem jobb. Egy túlméretezett szivattyúval a melegvíz ugyan garantáltan eljut mindenhová, de ennek komoly ára van – szó szerint, a villanyszámlán. Egy indokolatlanul erős szivattyú ráadásul zavaró, sípoló-zúgó áramlási zajokat kelthet a csövekben és a szelepeknél, ami jelentősen rontja a komfortérzetet. Hosszabb távon pedig a túlzott áramlási sebesség a csőrendszer és a szerelvények idő előtti kopásához, eróziójához is vezethet.

A helyes méret megtalálása tehát egy finom egyensúlyozás a szükséges teljesítmény és az energiahatékonyság között. A cél nem az, hogy a legerősebb modellt vegyük le a polcról, hanem azt, amelyik pont úgy illeszkedik a rendszerünkhöz, mint kulcs a zárba.

A szakmai tapasztalatok és mérések azt mutatják, hogy egy optimálisan méretezett, modern keringető szivattyú akár 30-40%-kal kevesebb energiát is fogyaszthat, mint egy rosszul kiválasztott társa. Egy átlagos hazai lakóépület esetében a szükséges térfogatáram gyakran 500 liter/óra körül alakul, de ez persze csak egy irányszám.

A megfelelő szivattyú kiválasztása különösen fontos az olyan alacsony hőmérsékletű rendszereknél, mint a padlófűtés, ahol a precíz térfogatáram biztosítása elengedhetetlen a kellemes, egyenletes hőérzethez. Ne feledjük: a pontos méretezés egy egyszeri, körültekintő lépés, amely éveken keresztül hozza vissza az árát az alacsonyabb rezsiköltségekben és a megbízhatóbb, csendesebb működésben.

Első lépés: a fűtési rendszer hőigényének meghatározása

A keringető szivattyú helyes méretezése nem a szivattyú katalógusának böngészésével kezdődik, hanem a saját fűtési rendszerünk alapos kiismerésével. Mielőtt bármibe is belefognánk, muszáj összegyűjtenünk azokat a kulcsfontosságú adatokat, amelyekből kiderül, mekkora teljesítményre lesz valójában szükségünk. Ez a lépés az egész folyamat alapköve.

A kiindulópontunk minden esetben az épület hőigénye, amit kilowattban (kW) adunk meg. Ez a szám azt mutatja, mennyi hőenergiát kell a fűtési rendszernek a leghidegebb téli napokon leadnia, hogy a belső hőmérséklet kellemes maradjon. Ezt többféleképpen is megállapíthatjuk.

Honnan tudjuk a pontos hőigényt?

Egy gyors, de persze nem tűpontos becslést kaphatunk az épület légköbmétere alapján. Egy átlagos szigetelésű, korszerű nyílászárókkal ellátott háznál nagyjából 35-50 W/m³ értékkel kalkulálhatunk. Egy régebbi, szigeteletlen ingatlannál ez az érték könnyedén felkúszhat akár 60-80 W/m³-ig is.

Persze a precíz számítás ennél bonyolultabb: figyelembe veszi a falak, a födém és az ablakok hőszigetelő képességét (az U-értéket), valamint a kinti és a benti hőmérséklet különbségét. Bár ez tipikusan gépésztervezői feladat, a meglévő energetikai tanúsítvány vagy egy korábbi fűtési tervdokumentáció szinte mindig tartalmazza ezt a kulcsfontosságú adatot.

A hőmérséklet-lépcső (Δt) szerepe

A másik kritikus adat a fűtővíz hőmérséklet-lépcsője, szaknyelven a delta t (Δt). Ez nem más, mint az előremenő és a visszatérő fűtővíz hőmérsékletének különbsége. Ez az érték határozza meg, hogy a kívánt hőenergia szállításhoz mennyi vizet kell a rendszerben megmozgatni.

A különböző fűtési rendszerek más és más Δt értékkel dolgoznak:

• Hagyományos radiátoros fűtés: Itt a hőfokkülönbség nagyobb, általában 15-20 °C (például 75 °C-os előremenő és 55 °C-os visszatérő víznél).
• Modern padlófűtés: Mivel itt eleve alacsonyabb hőmérsékletű vízzel dolgozunk, a hőmérséklet-lépcső is kisebb, jellemzően 5-10 °C (például 35 °C-os előremenő és 30 °C-os visszatérő esetén).

A Δt megértése kulcsfontosságú. Ha kisebb a hőmérséklet-lépcső – mint a padlófűtésnél –, az azt jelenti, hogy ugyanannyi hőenergia leadásához több vizet kell keringetni. Ez pedig nagyobb térfogatáramot, vagyis egy erősebb szivattyút tesz szükségessé.

Hogyan számoljuk ki a szükséges térfogatáramot (Q)?

Ha már tudjuk az épület hőigényét (P) és a rendszer hőmérséklet-lépcsőjét (Δt), egy egyszerű képlettel megkapjuk a szivattyú számára legfontosabb adatot: a szükséges térfogatáramot (Q).

A képlet, amit használnunk kell: Q (m³/h) = P (kW) / (1,163 * Δt (°C))

Nézzünk egy gyakorlati példát! Adott egy családi ház 15 kW hőigénnyel.

• Radiátoros rendszer esetén (Δt = 20 °C):
  Q = 15 / (1,163 * 20) = 15 / 23,26 ≈ 0,64 m³/h (ez óránként 640 litert jelent)
• Padlófűtéses rendszernél (Δt = 7 °C):
  Q = 15 / (1,163 * 7) = 15 / 8,141 ≈ 1,84 m³/h (vagyis óránként 1840 litert)

A példából tökéletesen látszik, hogy ugyanakkora hőigény mellett a padlófűtéses rendszerhez közel háromszor annyi vizet kell megmozgatni, mint a radiátoroshoz. Ez alapjaiban befolyásolja a választandó szivattyú teljesítményét. A megfelelő térfogatáram biztosítása elengedhetetlen a padlófűtés osztó-gyűjtő hibátlan működéséhez is.

A modern szivattyúk szerencsére ma már óriási választékot kínálnak. Beépítési hosszuk általában 100 és 300 mm között mozog, emelőmagasságuk 1,2-től egészen 34 méterig terjedhet, a szállítási teljesítményük pedig 13-tól akár 1100 liter/percig is rúghat.

Ezekkel az adatokkal felvértezve már sokkal magabiztosabban vághatunk bele a következő lépésbe: a csőrendszer ellenállásának és a szükséges emelőmagasságnak a meghatározásába.

Oké, megvan a szükséges vízáram, de a munka neheze csak most jön. Elérkeztünk a keringető szivattyú méretezésének talán legtrükkösebb, de egyben legizgalmasabb részéhez. A szivattyúnak ugyanis nem elég csak úgy keringetnie a vizet, le is kell győznie egy láthatatlan, de nagyon is valós erőt: a fűtési rendszer teljes hidraulikai ellenállását. Ez a feladat adja meg a másik kulcsfontosságú adatot, az emelőmagasságot.

Gondoljunk a fűtővízre úgy, mintha egy akadálypályán kellene végigmennie. Minden egyes méter cső, minden kanyar, minden szelep és fűtőtest egy-egy akadály, ami fékezi a lendületét. A szivattyú dolga pedig az, hogy pont annyi lökést (nyomást) adjon a víznek, amivel az erőlködés nélkül teljesíti a pályát.

Miből áll össze a rendszerellenállás?

Ez a teljes ellenállás alapvetően két dologból tevődik össze. Az egyik a súrlódási veszteség, ami a víz és a cső belső fala közötti érintkezésből fakad. Minél hosszabb és vékonyabb egy csővezeték, és minél gyorsabban áramlik benne a víz, annál nagyobb lesz ez a fékező hatás. Egyértelmű, hogy a régi, korrodált, érdes belső felületű csövek jóval nagyobb ellenállást képeznek, mint a modern, tükörsima társaik.

A másik tényező az alaki ellenállás. Ezt a nevükből adódóan a különböző idomok, szerelvények okozzák:

• Könyökök, ívek
• Szelepek (golyóscsapok, termosztatikus radiátorszelepek)
• Szűkítők és tágítók
• Hőcserélők, maga a kazán
• A padlófűtés osztó-gyűjtők és a rajtuk lévő áramlásmérők, szelepek

Minden ilyen alkatrész megtöri a víz egyenletes, lamináris áramlását, turbulenciát keltve, ami azonnali nyomásveszteséggel jár. Egy bonyolult, sok elágazással, szeleppel teletűzdelt rendszer alaki ellenállása sokszorosa lehet egy egyszerű, rövid fűtési körének.

A gyakorlati módszer: a kritikus kör megkeresése

Egy komplett fűtési hálózat ellenállását hajszálpontosan kiszámolni komoly mérnöki feladat, amihez általában célszoftverek kellenek. A gyakorlatban szerencsére van egy jól bevált, életszerű egyszerűsítés: a kritikus kör azonosítása.

A kritikus kör mindig az a fűtési ág, amelyik a kazántól a legtávolabb esik, és a legtöbb szerelvényt tartalmazza – vagyis amelyiknek a legnagyobb az ellenállása. A logika egyszerű: ha a szivattyú képes legyőzni a legnehezebb pálya ellenállását és eljuttatni ide a vizet, akkor a többi, rövidebb és kevesebb akadállyal rendelkező körrel is játszva megbirkózik.

A számításhoz tehát elég csak ezt az egyetlen, legkedvezőtlenebb útvonalat végigkövetnünk a kazántól a legtávolabbi radiátorig vagy padlófűtési körig és vissza.

Tegyük tisztába az emelőmagasság (H) fogalmát!

Itt kell eloszlatnunk a leggyakoribb tévhitet a szakmában. Az emelőmagasság (H), amit méterben (m) vagy pascalban (Pa) adnak meg, semmi köze az épület fizikai magasságához! Egy zárt fűtési rendszerben a felfelé és lefelé áramló vízoszlopok hidrosztatikai nyomása tökéletesen kiegyenlíti egymást.

Az emelőmagasság (H) valójában az a nyomásérték, amivel a szivattyúnak a kritikus kör teljes hidraulikai ellenállását le kell győznie ahhoz, hogy a kívánt térfogatáramot (Q) keringetni tudja.

Más szavakkal, az emelőmagasság a súrlódási és alaki ellenállásokból összeadódó nyomásveszteség. A szivattyúnak ezt az „elveszett” nyomást kell minden egyes körben újra és újra pótolnia.

Egy átlagos családi ház radiátoros rendszerénél ez az érték jellemzően 1,5-2,5 méter (15-25 kPa) között alakul. Padlófűtésnél viszont, a vékonyabb csövek és a komplex osztó-gyűjtők miatt, ez jóval magasabb, gyakran 2,5-4 méter (25-40 kPa) is lehet.

Az alábbi táblázat segít megbecsülni a leggyakoribb elemek által okozott nyomásesést.

Tipikus ellenállás értékek fűtési rendszerelemeknél

Ez a táblázat segít megbecsülni a különböző szerelvények és idomok által okozott nyomásesést, ami elengedhetetlen a teljes rendszerellenállás kiszámításához.

Ezeknek az értékeknek és a csőhálózat ellenállásának az összegéből már összeáll a kép, és megkapjuk a szükséges emelőmagasságot.

Ha a kezünkben van a térfogatáram (Q) és az emelőmagasság (H), akkor megvan a két legfontosabb adat, amivel elindulhatunk megkeresni a rendszerünkhöz tökéletesen passzoló szivattyút.

A tökéletes szivattyú felkutatása: Navigálás a jelleggörbék világában

Most, hogy megvan a két legfontosabb adatunk – a szükséges térfogatáram (Q) és a rendszer ellenállását kompenzáló emelőmagasság (H) –, végre a lényegre térhetünk. Ezzel a két számmal felszerelkezve beleáshatjuk magunkat a gyártók műszaki adatlapjaiba, hogy megtaláljuk azt az egyetlen szivattyút, ami hajszálpontosan illeszkedik a fűtési rendszerünkhöz.

Ennek a folyamatnak a lelke a szivattyú jelleggörbéjének a megértése. Ez a diagram, ami minden komolyabb szivattyú adatlapján ott virít, lényegében a szivattyú „személyiségrajza”. A függőleges tengelyen az emelőmagasság (H), a vízszintesen pedig a szállított vízmennyiség (Q) látható. A görbe megmutatja, hogy a szivattyú mekkora nyomást tud kifejteni különböző térfogatáramok mellett. Egyszerűen fogalmazva: mit tud a gép.

Ahol a szivattyú és a rendszer találkozik: a bűvös munkapont

Most képzeljük el, hogy a mi saját fűtési rendszerünknek is van egy ilyen görbéje. Ezt hívjuk rendszergörbének. Ez egy jellegzetes parabola, ami azt ábrázolja, hogy minél több vizet akarunk átkeringetni a csöveken (nagyobb Q), annál nagyobb ellenállást kell legyőzni (magasabb H). Logikus, nem?

A méretezés szent grálja, amit keresünk, az a bizonyos munkapont. Ez az a pont, ahol a szivattyú jelleggörbéje és a mi rendszergörbénk metszi egymást. Pontosan ez fogja megmondani, hogy az adott szivattyú a mi rendszerünkbe beszerelve mekkora térfogatáramot fog szállítani és mekkora emelőmagasságot fog produkálni a valóságban.

A cél mindig az, hogy a munkapont a szivattyú jelleggörbéjének a középső, leghatékonyabb tartományába essen. Ha a görbe szélére kerül, a szivattyú vagy feleslegesen sokat fog fogyasztani, vagy zajos lesz, esetleg egyszerűen nem tudja azt a teljesítményt leadni, amire tervezték.

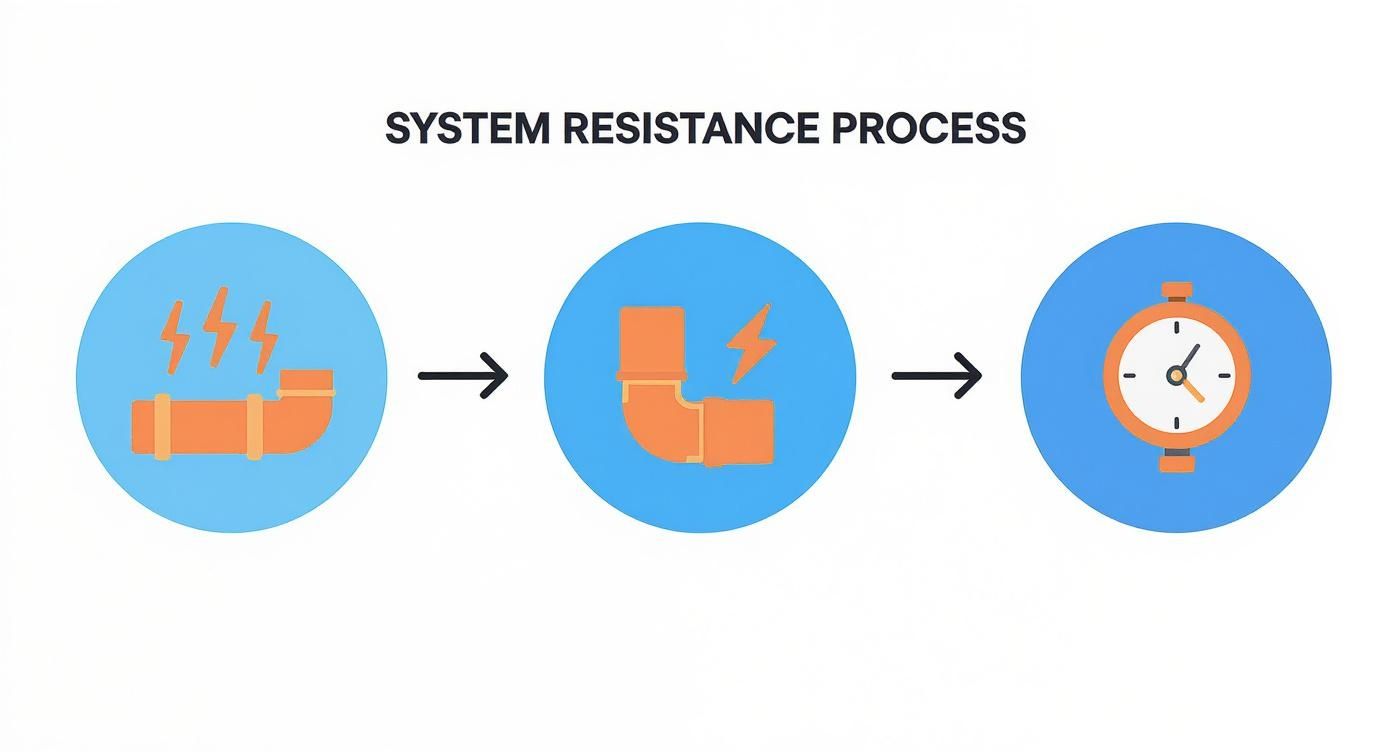

Az alábbi ábra jól szemlélteti, hogy miből is áll össze a rendszergörbét meghatározó nyomásveszteség.

Ahogy látható, a csövekben ébredő súrlódás és a különböző szerelvények (szelepek, könyökök) alaki ellenállása adódik össze. Ezt a teljes nyomásveszteséget kell a szivattyúnak legyőznie.

A régi iskola és a modern, intelligens szivattyúk

A régi, hagyományos szivattyúk fix fordulatszámmal pörögtek, legfeljebb három fokozat közül választhattunk. Ez azt is jelentette, hogy a jelleggörbéjük kőbe volt vésve. Ha a rendszer igénye megváltozott – mondjuk egy termosztatikus szelep lezárt pár radiátort –, a szivattyú ugyanazzal az erővel dolgozott tovább, feleslegesen pazarolva az áramot.

Ezzel szemben a mai modern, elektronikusan szabályozott (ECM technológiás) szivattyúk egy teljesen új korszakot hoztak el. Ezek a gépek nem egyetlen merev görbe mentén, hanem egy komplett szabályozási tartományon belül képesek működni. Az intelligens elektronikájuk folyamatosan figyeli a rendszerben lévő nyomásviszonyokat, és a fordulatszámukat pillanatok alatt az aktuális igényhez igazítja.

Hogy ez miért jó nekünk?

• Brutális energiamegtakarítás: Mivel a szivattyú csak annyit dolgozik, amennyit feltétlenül muszáj, a fogyasztása akár 80%-kal is kevesebb lehet, mint egy régi, szabályozatlan modellé.
• Síri csend: Eltűnnek azok a bosszantó áramlási zajok a termosztatikus szelepeknél, mert a szivattyú azonnal visszavesz a teljesítményből, amint egy szelep zárni kezd.
• Nagyobb rugalmasság: Egyetlen modern szivattyú egy sokkal szélesebb tartományt képes lefedni, így nehezebb mellélőni a választásnál.

Erre a technológiára tökéletes példa a Wilo Yonos PICO 1.0 25/1-4 keringető szivattyú, amely okos funkcióival szinte észrevétlenül idomul a fűtési rendszer változásaihoz.

A kiválasztás a gyakorlatban

Amikor egy konkrét termék adatlapját böngésszük, a feladatunk már egészen egyszerű. Meg kell keresnünk a kiszámolt munkapontunkat (pl. 1,2 m³/h és 2,5 m) a diagramon. Akkor járunk el jól, ha ezt a pontot a szivattyú szabályozási tartománya kényelmesen lefedi, ideális esetben a tartomány középső harmadában.

Fontos látni, hogy a fűtési rendszerek összetettsége drasztikusan befolyásolja a szivattyúval szemben támasztott követelményeket. Hasonló a helyzet, mint a házi vízellátásnál, ahol a szívómélység a kritikus tényező. A gyakorlati tapasztalat azt mutatja, hogy amíg egy átlagos háztartás 40 liter/perces vízigényét 4 méteres kútmélységnél egy 50 liter/perces szivattyú még kiszolgálja, addig 7 méteres mélységnél már egy 80 liter/perces modellre van szükség. Ez jól mutatja, hogy a rendszer sajátosságai miatt gyakran 30-50%-kal nagyobb teljesítménnyel kell kalkulálni – pont, mint a fűtési rendszerek nyomásveszteségénél.

A jelleggörbék és a munkapont helyes értelmezésével elkerülhetjük a túl- vagy alulméretezésből fakadó bosszúságot és felesleges költségeket. Így olyan szivattyút választhatunk, amely hosszú éveken át csendesen, gazdaságosan és megbízhatóan gondoskodik otthonunk melegéről.

A méretezés buktatói: gyakori hibák és hogyan kerüljük el őket

Még a leggondosabb elméleti számítás is zátonyra futhat, ha nem vagyunk tisztában néhány tipikus, a gyakorlatban gyakran előforduló hibával. Ezek a buktatók nem csupán apró kellemetlenséget okoznak, hanem feleslegesen magas számlákhoz, a rendszerben keletkező zavaró zajokhoz és végső soron egy rosszul működő fűtéshez vezethetnek.

A jó hír viszont az, hogy ezeket a csapdákat egy kis odafigyeléssel könnyedén elkerülhetjük. Tekintsen erre a fejezetre egyfajta ellenőrzőlistaként, ami segít magabiztosan kiválasztani a tökéletes szivattyút.

A „biztos, ami biztos” túlméretezés

Az egyik leggyakoribb és legköltségesebb hiba a „jobb, ha van benne tartalék” elve alapján történő túlméretezés. Sokan úgy gondolják, egy kicsivel erősebb szivattyú nem árthat, sőt, majd jól jön. A valóság azonban ennek pont az ellenkezője.

Egy feleslegesen nagy szivattyú nemcsak eleve többe kerül, de az üzemeltetése is jóval drágább, hiszen a szükségesnél sokkal több áramot fogyaszt. Ráadásul a túlzottan nagy áramlási sebesség kifejezetten zavaró zajokat kelthet a csövekben, a radiátorokban és különösen a termosztatikus szelepeknél. Ez egy állandó, idegesítő zúgás formájában jelentkezik.

A mi tanácsunk? Bízzon a számításaiban! A modern, elektronikusan szabályozott szivattyúk már önmagukban is egy szélesebb tartományt fednek le, így van bennük beépített rugalmasság. Felesleges ezen felül még egy 20-30%-os biztonsági faktort is ráhagyni.

A régi csőrendszer mint „ismeretlen tényező”

Felújításoknál tipikus forgatókönyv, hogy a régi kazánt és a szivattyút lecserélik egy modern, energiatakarékos darabra, de a több évtizedes csőhálózat érintetlen marad. Ez komoly fejtörést okozhat a méretezésnél, amit sokan egyszerűen figyelmen kívül hagynak.

Az évek során a régi acélcsövek belső falán óhatatlanul megjelenik a vízkő és a korrózió. Ezek a lerakódások nemcsak szűkítik a cső belső átmérőjét, hanem érdes felületükkel drasztikusan megnövelik a csővezeték hidraulikai ellenállását. Ha ezzel nem számolunk, könnyen egy alulméretezett szivattyút választhatunk, ami képtelen lesz legyőzni a megnövekedett ellenállást, és a távoli radiátorok hidegek maradnak.

Egy 30 éves, belsőleg korrodált csőrendszer ellenállása akár 50-70%-kal is magasabb lehet, mint egy ugyanilyen méretű, de új és tiszta rendszeré. Ezt a plusz terhelést mindenképpen bele kell kalkulálni az emelőmagasság meghatározásakor.

A termosztatikus szelepek hatásának alábecsülése

A termosztatikus radiátorszelepek (TRV-k) ma már alapfelszereltségnek számítanak, de a működésüket a szivattyú kiválasztásánál is figyelembe kell venni. Amikor egy ilyen szelep a beállított hőmérsékletet elérve zárni kezd, azzal megváltoztatja az egész rendszer hidraulikai egyensúlyát.

Ha a rendszerben nincs egy okos, nyomáskülönbség-szabályozott szivattyú, a lezáró szelepek miatt a többi, még nyitva lévő körön megnő a nyomás. Ennek következménye az a bizonyos sípoló, fütyülő hang a szelepeknél, ami amellett, hogy zavaró, feleslegesen terheli a szivattyút is.

Mit tehetünk ez ellen?

• Válasszunk intelligens szivattyút: Olyan modellt érdemes keresni, amely nyomáskülönbség alapján szabályozza a saját teljesítményét. Az Apparat Kft. termékkínálatában is megtalálható, AUTOADAPT vagy hasonló funkcióval ellátott szivattyúk folyamatosan figyelik a rendszerben uralkodó nyomást. Ha egy szelep zár, érzékelik a változást, és azonnal visszaveszik a fordulatszámot, ezzel megszüntetve a zajt és rengeteg energiát takarítva meg.
• Telepítsünk nyomáskülönbség-szabályozót: Régebbi, fix fordulatú szivattyúk esetén egy bypass ágba épített nyomáskülönbség-szabályozó szelep elengedhetetlen a stabil és csendes működéshez.

A méretezés során elkövetett hibák sok bosszúságot és felesleges kiadást okozhatnak. Az alábbi táblázatban összefoglaltuk a leggyakoribb tévedéseket és a helyes gyakorlatot, hogy Ön elkerülhesse ezeket a csapdákat.

Méretezési hibák és elkerülésük

Ha ismeri és elkerüli ezeket a tipikus hibákat, biztos lehet benne, hogy a gondosan elvégzett számítások a gyakorlatban is meghozzák gyümölcsüket. Az eredmény pedig egy csendes, hatékony és gazdaságosan működő fűtési rendszer lesz.

Gyakran ismételt kérdések a szivattyú méretezéséről

A keringető szivattyú méretezése tele van apró buktatókkal, főleg, amikor az elméleti számításokat ütköztetjük a valósággal. Itt összegyűjtöttem a leggyakoribb kérdéseket és dilemmákat, amikkel a legtöbben szembesülnek, és igyekszem rájuk egyszerű, gyakorlatias választ adni.

Miben más egy padlófűtés és egy radiátoros rendszer szivattyúja?

A két rendszer alapjaiban különbözik, és ez a szivattyú kiválasztására is óriási hatással van. Nem mindegy, hova milyet teszünk. A legfőbb különbség a működési elvükben rejlik.

• A klasszikus radiátoros rendszerek: Itt jóval forróbb a fűtővíz, és a hőmérséklet-lépcső is nagyobb (ezt Δt-vel jelöljük, jellemzően 15-20 °C). Magyarul: a bemenő és a visszatérő víz hőmérséklete között nagy az eltérés. Emiatt ugyanannyi hő leadásához sokkal kevesebb vizet kell megmozgatni. A csőátmérők is általában nagyobbak, ami csökkenti a hidraulikai ellenállást. Ennek köszönhetően egy radiátoros körhöz többnyire elég egy kisebb térfogatáramú (Q), de a sok szelep miatt közepes emelőmagasságú (H) szivattyú.

• A modern padlófűtési rendszerek: Itt pont fordított a helyzet. Az alacsony felületi hőmérséklet miatt a hőmérséklet-lépcső jóval kisebb (Δt általában csak 5-10 °C). Ez pedig azt jelenti, hogy ugyanakkora fűtési teljesítmény eléréséhez sokkal-sokkal több vizet kell átkeringetni a csöveken. Ráadásul a vékony, de rendkívül hosszú csőhálózat és a bonyolult osztó-gyűjtők komoly ellenállást képeznek. Ide tehát egy jóval nagyobb térfogatáramú és magasabb emelőmagasságú szivattyú fog kelleni.

Egy egyszerű ökölszabály, amit érdemes megjegyezni: egy azonos fűtési teljesítményű padlófűtéses rendszer akár 2-3-szor annyi vizet is igényelhet, mint egy radiátoros. Ez a tény önmagában meghatározza a választást.

Mikor kell mindenképpen gépész vagy fűtésszerelő?

Bár egy egyszerűbb családi ház esetében a méretezés alapjai viszonylag könnyen elsajátíthatók, vannak helyzetek, amikor a szakember bevonása nem csak ajánlott, hanem egyenesen kötelező. A profi segítség itt nem felesleges pénzkidobás, hanem egyfajta biztosítás a későbbi, sokkal költségesebb hibák elkerülésére.

Hívjon szakembert, ha:

1. Komplex, vegyes rendszert tervez: Például egy épületen belül van padlófűtés, radiátoros kör, esetleg mennyezetfűtés is. Ezeket hidraulikai váltóval vagy több külön fűtési körrel kell összehangolni, ami már komoly gépészeti tudást igényel.
2. Nagyméretű épületről van szó: Egy többszintes családi ház, társasház vagy ipari csarnok esetében a nyomásveszteséget már nem lehet egyszerűsített képletekkel megbecsülni. Itt a precíz számítás elengedhetetlen.
3. Nincsenek meg a műszaki adatok: Ha fogalma sincs az épület pontos hőigényéről, vagy egy régi csőhálózatról semmilyen tervrajz nem maradt fenn, egy tapasztalt szakember a helyszíni felmérés és a tapasztalata alapján is képes megbízható becslést adni.
4. Bizonytalan a számításaiban: Ha elvégezte a matekot, de az eredmények furcsának, irreálisnak tűnnek, vagy egyszerűen nem biztos a dolgában, egy gyors konzultáció egy gépésszel aranyat érhet.

A fűtési rendszer kora és a csövek anyaga mennyire számít?

Röviden: rengeteget. A csőhálózat állapota közvetlenül befolyásolja a rendszer hidraulikai ellenállását, ami a szivattyú szükséges emelőmagasságának egyik legfontosabb tényezője.

Egy új, modern ötrétegű vagy rézcsőből készült rendszer belső fala tükörsima. Itt a nyomásveszteség jól kalkulálható a gyártói adatok alapján, a számított értékek közel lesznek a valósághoz.

Ezzel szemben egy 20-30 éves, vastagfalú acélcsőből hegesztett rendszer egy teljesen más világ. Az évek során a cső belső falán vastagon lerakódik a vízkő és az iszap, a korrózió pedig érdessé, rücskössé teszi a felületet. Ez a két tényező együtt drasztikusan, akár 50-70%-kal is megnövelheti a vezeték ellenállását ahhoz képest, amivel eredetileg tervezték.

Ha egy ilyen régi rendszert újít fel, de a csövek maradnak, a szivattyú méretezésénél ezt a megnövekedett ellenállást muszáj figyelembe venni. Különben az új, papíron tökéletesnek tűnő szivattyú egyszerűen képtelen lesz eltolni a meleg vizet a legtávolabbi radiátorig. Ilyenkor érdemes az emelőmagasságra egy jókora biztonsági rátát hagyni, vagy eleve egy szélesebb szabályozási tartománnyal rendelkező, intelligens szivattyút választani.
