Smarthome és épületgépészet kiépítése Zigbee rendszerrel: A teljes útmutató

Amikor egy profi okosotthon- és épületgépészeti rendszert építünk, a Zigbee technológia bevetése szinte magától értetődő. A lényeg, hogy a Zigbee egy külön, zárt és hihetetlenül stabil hálózatot hoz létre az okoseszközeinknek. Nem a már amúgy is leterhelt otthoni Wi-Fi-re pakol rá még több eszközt, hanem egy saját, öngyógyító mesh rendszert alkot. Ez a gyakorlatban sokkal megbízhatóbb működést és jóval hosszabb elem-élettartamot jelent.

Miért éppen a Zigbee a szakemberek választása?

Egy modern otthon automatizálásánál a megbízhatóság mindennél fontosabb. Gondoljunk csak bele, mi történik, ha egy fűtésszelep, egy lámpakapcsoló vagy egy biztonsági érzékelő a gyenge Wi-Fi jel miatt egyszerűen "eldobja" a kapcsolatot? A Zigbee pont ezt a rémálmot előzi meg azzal, hogy egy teljesen különálló kommunikációs csatornát biztosít ezeknek a kritikus eszközöknek.

Ezzel a megoldással a Wi-Fi hálózat fellélegezhet, és zavartalanul kiszolgálhatja a nagy sávszélességet igénylő eszközöket: laptopokat, okostelefonokat, streaming lejátszókat. Amíg a család a nappaliban 4K-ban nézi a kedvenc sorozatát, a Zigbee hálózat a háttérben észrevétlenül és stabilan teszi a dolgát.

A mesh hálózat ereje a gyakorlatban

A Zigbee igazi aduásza a mesh (hálós) topológia. Ez a legelterjedtebb kiépítési módja a Zigbee-s okosházaknak. A hagyományos Wi-Fi-vel ellentétben, ahol minden eszköz a routerrel próbál kommunikálni (csillag topológia), a Zigbee hálózatban a 230V-os tápellátású eszközök – okoskonnektorok, fali kapcsolók, relémodulok – jelismétlőként, szaknyelven routerként is funkcionálnak.

Ez a gyakorlatban azt jelenti, hogy minden egyes hálózati táplálású eszköz továbbadja a jelet a távolabbi társainak. Egy sűrű, pókhálószerű kommunikációs háló jön létre.

A rendszer szépsége, hogy ha egy eszköz valamiért kiesik, vagy egy jelút blokkolódik (például egy bútor áthelyezése miatt), a hálózat automatikusan új, alternatív útvonalat keres magának egy másik eszközön keresztül. Ez az öngyógyító képesség teszi a Zigbee-t bombabiztossá, még a nagyobb, többszintes épületekben is. Ez a fajta redundancia a rendszer hatalmas előnye a vezetékes megoldásokkal szemben, ahol egyetlen kábelszakadás az egész zónát kiütheti.

Alacsony fogyasztás, minimális karbantartás

A Zigbee protokollt kifejezetten arra tervezték, hogy minimális energiával működjön. Ennek köszönhetően az elemes érzékelők, mint egy nyitás-, mozgás- vagy hőmérséklet-szenzor, akár 1-3 évig is elműködnek egyetlen apró gombelemmel. Ez drasztikusan lecsökkenti a karbantartási igényt és a hosszú távú üzemeltetési költségeket. Nincs több havonta elemet cserélgetés.

Zigbee vs. Wi-Fi okoseszközök összehasonlítása

Ez a táblázat összehasonlítja a Zigbee és a Wi-Fi technológiát az okosotthonok szempontjából legfontosabb tulajdonságok mentén, segítve a megfelelő technológia kiválasztását.

Jól látható, hogy míg a Wi-Fi kényelmes lehet egy-két eszközhöz, egy komoly, integrált rendszerhez a Zigbee stabilitása és skálázhatósága elengedhetetlen.

Magyarországon is egyre többen ismerik fel a Zigbee előnyeit, főleg az energiahatékonyság és a hálózati stabilitás miatt. A 2,4 GHz-es frekvenciasávon működő technológia (az IEEE 802.15.4 szabvány alapján) akár 30-40 százalékkal is képes csökkenteni a Wi-Fi hálózat terhelését egy átlagos okosotthonban, ami érezhetően stabilabb internetkapcsolatot eredményez a többi eszköz számára. A rendszer agyaként funkcionáló központi egységek, mint például egy megbízható MyIO okosház vezérlő, kulcsfontosságúak a stabil működéshez.

A megbízható Zigbee hálózat megtervezése a gyakorlatban

A smarthome és épületgépészet kiépítése Zigbee rendszerrel nem a méregdrága kütyük beszerzésével kezdődik, hanem egy gondosan átgondolt hálózati tervvel. Ez az a pont, ahol eldől, hogy a rendszer a következő években stabilan és megbízhatóan teszi-e majd a dolgát. A leggyakoribb hiba, amit látok, hogy a központi egységet (a gateway-t vagy hubot) bedugják egy fém szekrény mélyére a ház legtávolabbi sarkában. Ez a biztos recept a későbbi fejfájásra.

A Zigbee hálózat igazi ereje a mesh topológiában rejlik. Képzeljünk el egy pókhálószerű, öngyógyító struktúrát. Ebben a felállásban a fix, 230V-os tápellátású eszközök – mint az okoskonnektorok, fali kapcsolók vagy a sorkapocsra köthető relémodulok – nem csak egyszerű végpontok, hanem egyben jelismétlők (routerek) is. Továbbítják a jelet a távolabbi, akár elemes érzékelők felé, ezzel építve ki egy betonbiztos lefedettséget.

Egy jól összerakott Zigbee hálózatban nincsenek „vakfoltok”. A jelismétlők tudatos, stratégiai elhelyezése garantálja, hogy a legtávolabbi kerti lámpa vagy a pince mélyén lévő vízszivárgás-érzékelő is zökkenőmentesen kommunikáljon a központtal. Ez a fajta redundancia a rendszer hatalmas előnye a vezetékes megoldásokkal szemben, ahol egyetlen kábelszakadás az egész zónát kiütheti.

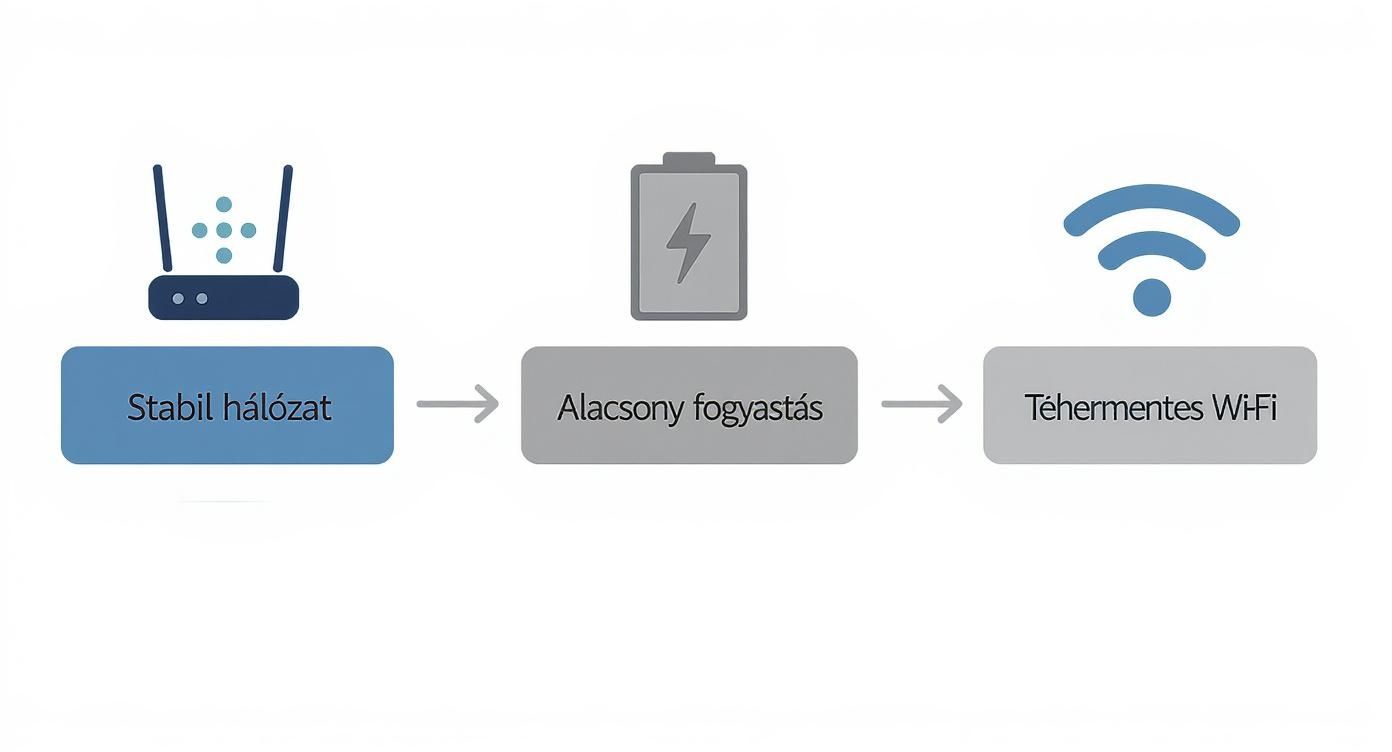

A következő ábra jól szemlélteti a Zigbee rendszer három legfontosabb előnyét: a stabil hálózatot, az alacsony energiafogyasztást és a Wi-Fi hálózat tehermentesítését.

Ahogy a képen is látszik, a mesh topológia nemcsak a lefedettséget javítja, hanem lehetővé teszi az elemes eszközök hosszú, akár több éves gondozásmentes működését. Eközben a Wi-Fi szabadon marad azokra a feladatokra, amikre igazán való: a nagy sávszélességet igénylő streamingre, letöltésekre és online játékokra.

Hogyan helyezzük el a központi egységet és a jelismétlőket?

A központi egységet (hub) mindig az épület közepére, ha van rá mód, az első emeletre érdemes tenni. Messzire kerüljük a vasbeton födémeket és a vastag főfalakat. Egy kétszintes családi házban a lépcsőfeljáró környéke szinte tökéletes, innen a jel viszonylag akadálytalanul terjedhet mindkét szinten.

Ha a központ helye megvan, jöhet a jelismétlők tervszerű telepítése. Már a villanyszereléskor érdemes előre gondolkodni:

• Minden helyiségbe kerüljön legalább egy 230V-os Zigbee eszköz. Ez lehet egy okos dugalj a falban vagy egy kapcsoló mögé rejtett relé.
• A kritikus átjárók, mint a folyosók vagy a ház távoli sarkai, kiemelt figyelmet érdemelnek.
• Ne feledkezzünk meg a kültéri területekről sem! Egy garázsba vagy kerti tárolóba telepített okoskonnektor stabil kapcsolatot ad a kültéri világításnak vagy az öntözőrendszer érzékelőinek.

A Zigbee technológia nem véletlenül népszerű a hazai családi házaknál. Papíron akár 65 000 eszközt is kezelne, de a valóságban egy átlagos otthonban 200-300 eszköz a reális maximum. Helyi, Nagytarcsán végzett tesztjeink alapján egy jól kiépített hálózat 70-100 méteres beltéri és akár 300 méteres kültéri hatótávolságot is tud, ami a legtöbb magyar ingatlanra bőven elegendő. A Sonoff Dongle Max adapterrel végzett tesztek során azt tapasztaltuk, hogy a mesh hálózat szinte automatikusan, önszerveződő módon épül fel, garantálva a stabil jelerősséget mindenhol. Ha mélyebben érdekel a téma, olvass el többet a Zigbee és Wi-Fi rendszerek gyakorlati összehasonlításáról.

Ingyenes mobilalkalmazások a vezérléshez

Szerencsére a Zigbee rendszer irányításához rengeteg ingyenes és felhasználóbarát mobilalkalmazás létezik Androidra és iOS-re is. Ezekkel párosíthatjuk az eszközöket, hozhatunk létre automatizmusokat (jeleneteket), és természetesen távolról is elérhetjük az otthonunkat.

A legnépszerűbbek, amikkel a legtöbbször találkozni fogsz:

• Tuya Smart / Smart Life: Valószínűleg a legelterjedtebb platform, amely több ezer különböző gyártó termékét támogatja. Rendkívül sokoldalú, és a felülete is pofonegyszerű.
• eWeLink: A Sonoff termékek hivatalos appja, de sok más márkával is elboldogul. Az egyszerűsége miatt sokan kedvelik.
• IKEA Home smart: Az IKEA saját, szintén Zigbee alapú okosotthon-rendszerének az alkalmazása, ami egyre több külsős eszközzel is képes együttműködni.
• Home Assistant: Ez már a profik játékszere. Egy nyílt forráskódú megoldás, ami maximális testreszabhatóságot és helyi, internetfüggetlen vezérlést kínál.

Ezek az appok általában egy letisztult, csempés főképernyővel indítanak, ahol helyiségekre bontva látjuk az eszközeinket. Pár koppintással kapcsolhatjuk a lámpákat, ellenőrizhetjük a hőmérsékletet, vagy elindíthatunk egy előre beállított „mozi este” jelenetet, ami leengedi a redőnyöket és beállítja a hangulatvilágítást.

Okoseszközök kiválasztása és a villanyszerelési buktatók elkerülése

Miután a stabil Zigbee hálózatot papíron megterveztük, jöhet a kézzelfogható, gyakorlati rész: a megfelelő okoseszközök kiválasztása és a villanyszerelés előkészítése. A smarthome és épületgépészet kiépítése Zigbee rendszerrel akkor lesz igazán sikeres, ha már az alapoknál, a falban futó vezetékeknél is előre gondolkodunk.

A jó hír az, hogy a Zigbee rugalmassága miatt nem kell az összes eszközt egyszerre megvenni és telepíteni. Az előkészületeket viszont vétek kihagyni – egy későbbi vésés sokkal több bosszúságot és költséget jelent.

A legelső és legfontosabb döntés, amit meg kell hoznunk, az eszközök tápellátása. Melyek kapjanak állandó, 230V-os betápot, és melyek működjenek elemről? Ez a látszólag apró kérdés alapjaiban határozza meg a rendszer stabilitását, a hálózat lefedettségét és a későbbi karbantartási igényeket.

A hálózat gerince: A 230V-os eszközök

Ezek a komponensek nem csupán a saját feladatukat látják el, de a Zigbee hálózatod gerincét is alkotják. Jelismétlőként (routerként) viselkednek, folyamatosan továbbítva a jelet a távolabbi, gyengébb lefedettségű pontok felé. Éppen ezért a villanyszerelés során nekik kell a legnagyobb figyelmet szentelni. Felsorolásszerűen a legjellemzőbbek:

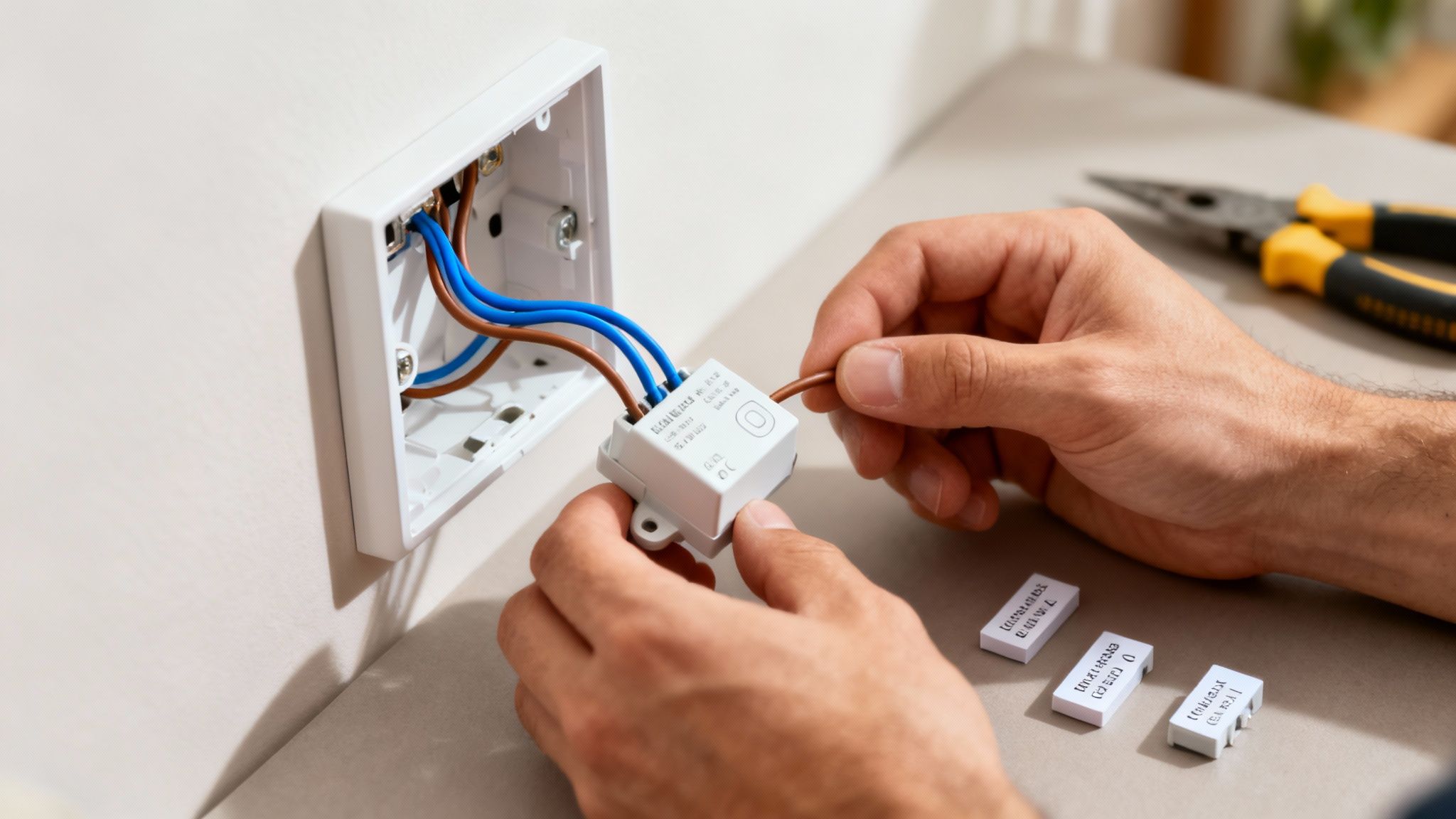

• Süllyesztett okosrelé modulok: Ezeket a parányi eszközöket a meglévő fali kapcsolók vagy a lámpatestek mögé, a szerelvénydobozba tudjuk elrejteni. Tökéletesek a világítás, a redőnyök, vagy akár a kazán egy-egy vezérlőkörének okosítására. A legfontosabb, amit itt észben kell tartani: elengedhetetlen, hogy a kapcsoló mögötti dobozban a fázis mellett a nullavezető (N) is ott legyen! Rengeteg régi épületnél ez hiányzik, és a pótlása nélkül a legtöbb okosrelé egyszerűen nem fog működni.

• Okos fali kapcsolók: Kompletten lecserélik a hagyományos kapcsolót, és már beépítve tartalmazzák az okos funkciókat. A nullavezető megléte itt is alapkövetelmény.

• Fali okoskonnektorok: A hagyományos dugaljak helyére szerelhető okosított verziók. Mivel állandóan áram alatt vannak, kiváló jelismétlők. Érdemes őket stratégiai pontokra, például folyosókra vagy a ház távoli sarkaiba telepíteni a stabil lefedettségért.

• Fali okos termosztátok: A kazán vagy a komplett fűtési rendszer vezérlésére szolgáló központi egységek szinte kivétel nélkül fix tápellátást igényelnek a folyamatos, megbízható működéshez.

• DIN-sínes Zigbee modulok: Közvetlenül a biztosítéktáblába, az elosztószekrénybe pattintható eszközök. Ezekkel egész áramköröket, például a teljes kerti világítást vagy a garázskapu motorját tudjuk egyben vezérelni.

A villanyszerelés nem játék, a biztonság mindennél fontosabb. A vezetékek szakszerű, időtálló összekötéséhez és szigeteléséhez elengedhetetlen a minőségi segédanyagok, például a zsugorcsövek használata. Ha szeretnéd biztosra venni, hogy a kötések tökéletesek legyenek, nézd meg az érvéghüvelyekről és kábelkötözőkről szóló részletes útmutatónkat.

Az alábbi táblázat segít eligazodni a különböző Zigbee eszközök tápellátási igényei és a hozzájuk kapcsolódó villanyszerelési követelmények között.

Zigbee eszközök tápellátási igényei és telepítési követelményei

Ez a táblázat egyértelműen mutatja, hogy a fixen bekötött eszközökkel építjük ki a stabil hálózati alapot, míg az elemes szenzorok adják a rendszer rugalmasságát.

A maximális rugalmasság: Az elemes eszközök

Az elemes eszközök telepítése a legegyszerűbb: nincs fúrás, nincs vésés, nincs vezetékezés. Csak fel kell ragasztani vagy csavarozni őket a kívánt helyre, és már működnek is. Mivel a Zigbee protokoll rendkívül energiatakarékos, ezek az eszközök meglepően sokáig bírják egyetlen elemmel. A leggyakoribbak:

• Nyitásérzékelők: Ablakokra, ajtókra, sőt, akár postaládára téve is jelzik a nyitott állapotot. Egyetlen CR2032 gombelemmel jellemzően 1-2 évig is elműködnek.
• Mozgásérzékelők: A jelenlét-érzékelés alfája és ómegája, legyen szó automatikus világításkapcsolásról vagy biztonsági funkciókról. Forgalomtól függően 1-3 évet is kibírnak egy elemmel.
• Hőmérséklet- és páratartalom-érzékelők: A szobák klímájának felügyeletére szolgálnak. Mivel viszonylag ritkán küldenek adatot, az elemük akár 2-3 évig is kitart.
• Vízszivárgás-érzékelők: Mosógép, mosogatógép alá vagy a pince kritikus pontjaira helyezve azonnali riasztást küldenek, megmentve minket egy komolyabb beázástól. Élettartamuk szintén több év.
• Okos radiátorszelepek: Közvetlenül a fűtőtestekre szerelhető termosztatikus fejek. A bennük lévő apró motor miatt ezek fogyasztanak a legtöbbet, de még így is lazán kibírnak egy teljes fűtési szezont (kb. 6-12 hónap) két darab AA elemmel.

Mit jelent az elemcsere a gyakorlatban?

Sokan tartanak attól, hogy állandóan elemeket kell majd cserélgetniük. A valóság szerencsére nem ez. Tapasztalataink szerint a nevesebb gyártók (pl. Aqara, Sonoff) szenzorai megbízhatóan hozzák az 1-2 éves üzemidőt.

A modern okosotthon rendszerek (mint a Tuya vagy a Home Assistant) ráadásul nem hagynak cserben: hetekkel azelőtt küldenek értesítést a telefonodra, hogy egy elem feszültségszintje kritikusan lecsökkenne. Bőven lesz időd beszerezni a pótlást, így nem érhet váratlan meglepetés.

A kulcs tehát a hibrid megközelítés: a fix tápellátású eszközökkel építünk egy betonstabil hálózati alapot, az elemes szenzorokkal pedig rugalmasan és költséghatékonyan lefedjük az egész épületet. Ez a kettősség garantálja a megbízható és kevés karbantartást igénylő okosotthont.

Mobilappok: A rendszer lelke és agya

Miután a hardverek a helyükön vannak és a villanyszerelési munkák is befejeződtek, jöhet a legizgalmasabb rész: életet lehelni a rendszerbe. A jó hír, hogy egy Zigbee alapú okosotthonhoz és az épületgépészet vezérléséhez ma már nincs szükség drága, egyedi szoftverekre. Számos ingyenes, profi mobilalkalmazás áll rendelkezésre Androidra és iOS-re is, amelyekkel nemcsak távolról irányíthatjuk az otthonunkat, de komplex automatizmusokat is gyerekjáték összekattintgatni.

Gondolj ezekre az appokra úgy, mint a hídra közted és az okos eszközeid között. Itt fogod párosítani az új érzékelőket, beállítani a fűtési menetrendeket, vagy éppen olyan „jeleneteket” (scene) létrehozni, amik egyetlen gombnyomásra vagy hangutasításra komplett feladatsorokat hajtanak végre.

Melyik appot válasszam? A nagyágyúk a piacon

Bár a kínálat szinte végtelen, a piacot néhány nagy, megbízható és széles körben támogatott platform uralja. A legtöbb Zigbee eszköz ezek közül legalább eggyel kompatibilis, ami óriási szabadságot ad a kezedbe.

Lássuk a legnépszerűbb, ingyenesen elérhető alkalmazásokat:

• Tuya Smart / Smart Life: Két név, gyakorlatilag ugyanaz a platform. A piac abszolút domináns szereplői. Több ezer gyártó több tízezer termékét támogatják, így az eszközválaszték szinte korlátlan. A felületük logikus, könnyen átlátható, és az automatizációk létrehozása is pofonegyszerű. Ha bizonytalan vagy, a Tuya ökoszisztémával szinte biztos, hogy nem nyúlsz mellé.

• eWeLink: Ez a Sonoff termékek „hivatalos” alkalmazása, de rengeteg más gyártó eszközét is kezeli. Letisztult felület és stabil működés jellemzi, főleg, ha a hardvereid zöme is a Sonofftól származik.

• IKEA Home smart: Az IKEA saját, szintén Zigbee alapú rendszere. Régebben elég zárt volt, de ma már egyre nyitottabb; a Philips Hue izzókkal például már gond nélkül együttműködik. Elsősorban akkor érdemes rá építeni, ha a legtöbb okoseszközöd az IKEA-ból való.

• Home Assistant: Na, ez már a profik és a „csináld magad” mozgalom játszótere. Egy nyílt forráskódú, elképesztően sokoldalú platform, ami maximális testreszabhatóságot és – ami a legfontosabb – teljesen helyi, internetfüggetlen vezérlést tesz lehetővé. A beállítása jóval több szakértelmet igényel, de a végeredmény egy sziklaszilárd, privát és szupergyors okosotthon.

A legtöbb felhasználónak a Tuya Smart vagy a Smart Life jelenti az arany középutat. Hatalmas kompatibilitást, egyszerű használatot és megbízható felhőszolgáltatást kínálnak anélkül, hogy mélyebb informatikai tudásra lenne szükség.

Az alábbi videó jól bemutatja, hogyan néz ki a Tuya Smart alkalmazás a gyakorlatban, és mennyire egyszerűen lehet benne eszközöket hozzáadni vagy automatizációkat összekattintgatni.

Az első automatizáció létrehozása a gyakorlatban

Nézzünk egy egyszerű, de annál hasznosabb példát: hozzunk létre egy „Jó éjt” jelenetet. A cél, hogy lefekvéskor egyetlen mozdulattal elintézzünk egy sor feladatot.

1. Indítsd el az alkalmazást: Nyisd meg a Tuya Smart (vagy bármelyik másik) appot, és keresd meg az „Automatizáció” vagy „Jelenetek” (Scenes) menüt.
2. Hozz létre egy új jelenetet: Koppints az „Új jelenet létrehozása” gombra, adj neki egy beszédes nevet, mondjuk „Jó éjt”, és válassz hozzá egy ikont.
3. Add hozzá a feladatokat: Most jön a lényeg. Sorban add hozzá azokat a parancsokat, amiket a jelenetnek végre kell hajtania:
   • Leoltja az összes lámpát a nappaliban, a konyhában és a folyosón.
   • Ellenőrzi, hogy a bejárati ajtó be van-e zárva (ehhez persze okoszár kell).
   • A fűtést éjszakai, takarékos módba kapcsolja (például 18 °C-ra).
   • Lehúzza a redőnyöket a hálószobában.
4. Mentsd el és próbáld ki: Miután minden feladatot hozzáadtál, mentsd el a jelenetet. Innentől kezdve a főképernyőn egyetlen érintéssel lefut a teljes esti zárási rutin.

Ez a rövid példa is tökéletesen megmutatja, milyen egyszerűen és gyorsan lehet komplex automatizmusokat összerakni, amelyek kényelmesebbé és energiahatékonyabbá teszik a mindennapokat. Az eszközök helyiségek szerinti csoportosítása (pl. „Nappali világítás”, „Hálószoba fűtés”) pedig segít abban, hogy még több tucat eszköz esetén is átlátható maradjon a rendszer.

Épületgépészeti automatizálás a mindennapokban

Itt ér össze igazán a smarthome és épületgépészet kiépítése Zigbee rendszerrel. Egy valódi okosotthon ugyanis nem csupán a villanykapcsolgatásról szól, hanem a fűtés, a hűtés és az árnyékolás intelligens, energiahatékony összehangolásáról is. A cél egyértelmű: a házunk ne csak kényelmesebb legyen, hanem a fenntartása is kevesebbe kerüljön.

Ehhez a Zigbee technológia szinte tökéletes alapot ad. Az épületgépészeti rendszerekhez szükséges érzékelők és aktuátorok (a „végrehajtók”) megbízhatóan és villámgyorsan kommunikálnak egymással ezen a protokollon keresztül.

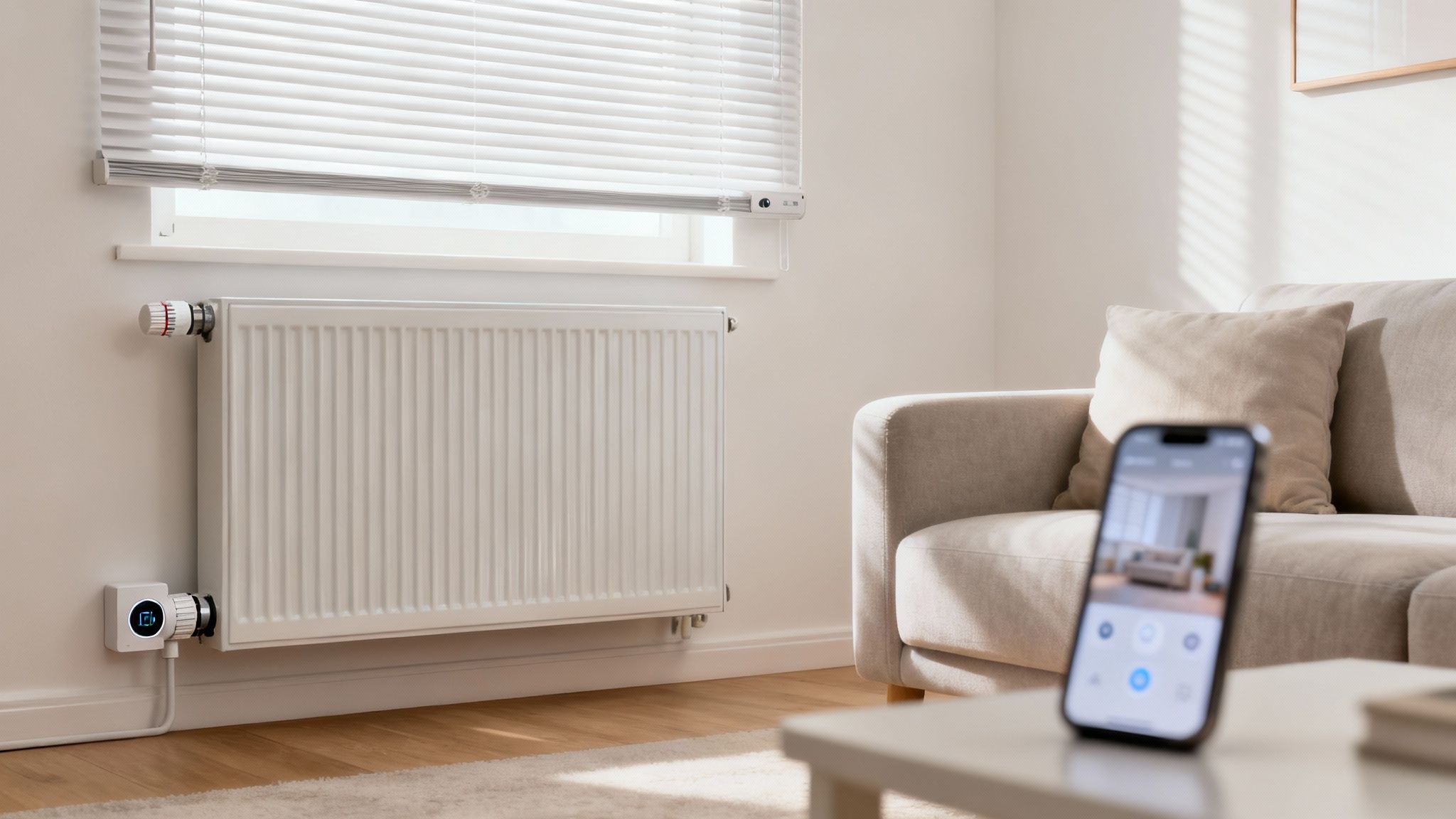

Helyiségenkénti fűtésvezérlés: itt rejlik a valódi megtakarítás

A legtöbb pénzt az intelligens fűtésvezérléssel foghatjuk meg. Gondoljunk csak bele, a hagyományos, egyetlen központi termosztátos rendszerek mennyire pazarlóak. Ugyanazzal az intenzitással fűtik a nappalit, ahol a család tartózkodik, és az üresen álló vendégszobát is.

Ezzel szemben egy Zigbee alapú rendszer lehetővé teszi a zónánkénti, sőt, akár helyiségenkénti szabályozást. A radiátorokra szerelt okos termosztátfejek folyamatosan figyelik a szobában lévő hőmérséklet-érzékelők adatait, és csak akkor nyitnak, ha az adott helyiségben tényleg hidegebb van a kelleténél. Egy jól beállított rendszerrel akár 20-30%-os energiamegtakarítás is simán elérhető egyetlen fűtési szezon alatt.

Gyakorlati példa: A rendszer figyeli a napsütést is. Ha a déli fekvésű nappalit besüti a nap és felmelegszik, ott automatikusan lezár a fűtés. Mindeközben az északi, árnyékosabb gyerekszobában persze továbbra is kellemes meleget tart.

Padlófűtés és mennyezetfűtés okosítása

A modern felületfűtési rendszerek – mint a padló- vagy mennyezetfűtés – szintén tökéletesen integrálhatók egy Zigbee okosotthonba. A trükk a fűtési köröket vezérlő osztó-gyűjtő szelepmotorjainak okosításában rejlik, amelyek általában 230V-os vagy 24V-os tápellátást kapnak.

Ezeket a köröket egy vagy több, DIN-sínre pattintható vagy falba süllyesztett Zigbee relémodullal tudjuk vezérelni. A reléket a központi egység (a hub) a helyiségekben elhelyezett okos fali termosztátok vagy egyszerű hőmérséklet-szenzorok adatai alapján kapcsolg_atja. Így a padlófűtés is helyiségenként szabályozhatóvá válik, pont mint a radiátoros rendszer.

• A kazán vagy a hőszivattyú vezérlése: Egy potenciálmentes (száraz kontaktus) kimenettel rendelkező Zigbee relé segítségével közvetlenül a kazán vagy a hőszivattyú indítójelére is ráköthetünk. Így a rendszer csak akkor ad engedélyt a hőtermelőnek a bekapcsolásra, ha legalább egy fűtési kör valóban hőt igényel. Nincs többé felesleges járatás.

Automatikus forgatókönyvek a valós életből

Az igazi intelligencia az automatizmusokban mutatkozik meg, amikor a különböző eszközök összedolznak a komfort és a hatékonyság növeléséért.

• Ablaknyitás-érzékelés: A fűtési szezon egyik legnagyobb pazarlása a nyitott ablak melletti fűtés. Egy filléres Zigbee nyitásérzékelő az ablakon azonnal jelet küld a központnak, ami az adott szobában automatikusan lezárja a radiátorszelepet vagy leállítja a padlófűtési kört. Amint az ablak becsukódik, a fűtés magától visszaáll.
• Intelligens árnyékolás: A motoros redőnyök, reluxák vagy sötétítők vezérlése szintén kulcsfontosságú. Nyáron, perzselő napsütésben a rendszer magától lejjebb engedi az árnyékolókat, hogy megakadályozza a lakás túlmelegedését, ezzel tehermentesítve a klímát. Télen pedig pont fordítva: beengedi az alacsonyan járó nap melegét, rásegítve a fűtésre.
• Szellőztetés és páratartalom-szabályozás: Egy Zigbee páratartalom-érzékelő a fürdőszobában automatikusan elindíthatja a szellőztető ventilátort zuhanyzás után, megelőzve a penészesedést. A megfelelő légminőség fenntartásához érdemes elolvasni a hővisszanyerős szellőztető rendszerekről szóló részletes útmutatónkat is, amelyek tökéletesen integrálhatók egy okosotthon vezérlésébe.

Ezek a példák jól mutatják, hogy a smarthome és épületgépészet kiépítése Zigbee rendszerrel messze túlmutat a kényelmi funkciókon. Egy tudatosan megtervezett és finomhangolt rendszer aktívan hozzájárul az ingatlan energiahatékonyságához és az üzemeltetési költségek csökkentéséhez.

Gyakori kérdések és bevált megoldások

Amikor a smarthome és az épületgépészet Zigbee alapokon találkozik, rengeteg lehetőség nyílik meg, de természetes, ha a tervezés vagy a telepítés során felmerülnek kérdések. Itt most összegyűjtöttük a leggyakoribb dilemmákat és gyakorlatias, egyenes válaszokat adunk rájuk, hogy ne legyenek felesleges körök a kivitelezés során.

Mi is az a Zigbee hálózat, és miért jó nekem?

Sokan a Wi-Fi-hez hasonlítják, pedig a működési elve teljesen más. A Zigbee egy mesh, azaz hálós topológiát használ, ami messze a legnagyobb előnye a hagyományos vezetékes vagy akár a Wi-Fi-s megoldásokkal szemben. Úgy kell elképzelni, mint egy pókhálót: a központi egység (a hub vagy gateway) a középpont, de a jelek nem csak közvetlenül jutnak el a legtávolabbi érzékelőig.

A trükk az, hogy minden fix, 230V-os tápellátású eszköz (mint egy okoskonnektor vagy egy kapcsoló mögé rejtett relé) egyben jelismétlőként, „routerként” is funkcionál. Továbbadja a jelet a szomszédos eszközöknek, azok pedig a következőnek, és így tovább.

Ez a felépítés öngyógyító. Ha valamiért egy útvonal megszakad – mondjuk kihúznak egy lámpát a konnektorból –, a rendszer azonnal új utat keres egy másik eszközön keresztül. Pont ez a redundancia teszi kőkeményen megbízhatóvá, mert egyetlen pont kiesése nem bénítja le az egész hálózatot.

A gyakorlat azt mutatja, hogy egy jól megtervezett mesh hálózat a legvastagabb vasbeton falakon és födémeken keresztül is stabil lefedettséget ad. A titok nyitja a 230V-os eszközök stratégiai elhelyezése, hogy ne maradjanak „vakfoltok” az épületben.

Melyek a leggyakoribb ingyenes appok, amikkel dolgozni lehet?

A Zigbee eszközök vezérlésére szerencsére számos ingyenes és felhasználóbarát mobilalkalmazás létezik, Androidra és iOS-re egyaránt. A napi gyakorlatban ezekkel találkozunk a leggyakrabban:

• Tuya Smart / Smart Life: A piac abszolút uralkodói. Hatalmas az eszközkompatibilitásuk, és a felületük is logikus, könnyen kezelhető.
• eWeLink: A Sonoff termékek „hivatalos” appja, de egyre több más gyártó is támogatja. Letisztult és nagyon stabil.
• IKEA Home smart: Az IKEA saját, eleinte zárt, de mára egyre nyitottabbá váló platformja.
• Home Assistant: Ez már a profik és a „kockák” játszótere. Maximálisan testreszabható, teljesen internetfüggetlen működésre is képes, de komolyabb szaktudást igényel.

Az alábbi videó jól bemutatja, hogyan néz ki a Tuya Smart alkalmazás a gyakorlatban, és mennyire egyszerűen lehet benne eszközöket hozzáadni vagy automatizációkat összekattintgatni.

Melyik eszközhöz kell áramot vinni, és melyik megy elemről?

Ez egy kulcskérdés a telepítés tervezésekor. A hálózat gerincét és stabilitását azok az eszközök adják, amelyek folyamatosan áram alatt vannak.

• 230V-os vezetékes tápellátást igénylő eszközök:
  • Süllyesztett okosrelé modulok (ezeket rejtjük a fali kapcsolók mögé)
  • Okos fali kapcsolók és konnektorok
  • Fali okos termosztátok (pl. a kazán vezérléséhez)
  • DIN-sínes vezérlőmodulok (ezek mennek az elosztószekrénybe)
  • Motoros redőnyök és zsaluziák vezérlői

A rendszer rugalmasságát pedig az elemes kütyük adják, amiket bárhová odaragaszthatunk anélkül, hogy vésni vagy fúrni kellene.

• Elemes működésű eszközök:
  • Nyitásérzékelők ablakokra, ajtókra
  • Mozgásérzékelők
  • Hőmérséklet- és páratartalom-szenzorok
  • Vízszivárgás-érzékelők
  • Okos radiátorszelepek

Az elem élettartamától nem kell megijedni. A Zigbee protokoll rendkívül alacsony energiaigényű. Egy nyitás- vagy hőmérséklet-érzékelőben jellemzően 1-3 évente kell csak elemet cserélni. Még a motoros radiátorszelepek is simán kibírnak egy teljes fűtési szezont egy garnitúra elemmel. Ráadásul az applikációk időben szólnak, ha az elem merülőben van.
