Gondoljunk a víz-víz hőszivattyúra úgy, mint egy fordítva működő hűtőszekrényre. Ahelyett, hogy a belső térből vonná ki a meleget, a föld alatti vízből nyeri ki az energiát, hogy aztán otthonunk fűtésére vagy akár hűtésére használja. A trükk a talajvíz állandó hőmérsékletében rejlik, ami egészen elképesztő hatékonyságot tesz lehetővé.
Hogyan működik a víz-víz hőszivattyú a gyakorlatban?
A víz-víz hőszivattyú zsenialitása a hőforrásában rejlik: a talajvízben. Míg a kinti levegő hőmérséklete télen akár -15 °C alá is zuhanhat, a talajvíz mélyen a felszín alatt egész évben stabilan 8–12 °C körüli hőmérsékletű marad. Ez a kiegyensúlyozottság biztosítja, hogy a rendszer a leghidegebb téli fagyokban is csúcsteljesítményen, megbízhatóan működjön.
Képzeljük el a folyamatot két egyszerű lépésben:
- Energianyerés a mélyből: Egy erre a célra kialakított nyerőkútból felszivattyúzzuk a talajvizet. Ez a víz keresztüláramlik a hőszivattyú hőcserélőjén, ahol átadja az energiáját a rendszerben keringő speciális hűtőközegnek. A folyamat végén a néhány fokkal hidegebb víz egy nyelőkúton keresztül visszakerül a földbe.
- A hő „felpumpálása”: A hőszivattyú lelke, a kompresszor, összesűríti az energiával feltöltött hűtőközeget, aminek a hőmérséklete ettől drasztikusan megemelkedik. Ezt a forró közeget használjuk fel az épület fűtési rendszerének, például a padlófűtésnek vagy radiátoroknak a táplálására. Nyáron pedig minden megfordul: a rendszer az épületből vonja ki a meleget, és a hűvösebb talajvíznek adja át.
A COP érték, avagy a hatékonyság mércéje
Amikor hőszivattyúkról beszélünk, a legfontosabb mutató a jósági fok, vagy angolul COP (Coefficient of Performance). Ez a szám kristálytisztán megmutatja, mennyire hatékony egy gép: 1 kWh befektetett villamos energiából hány kWh fűtési energiát képes előállítani.
A víz-víz hőszivattyúk COP értéke nem ritkán eléri, sőt, meg is haladja az 5-ös értéket. Ez a gyakorlatban azt jelenti, hogy minden egyes egységnyi áramból ötször annyi hőenergiát állítanak elő. Pontosan ez teszi őket a piac egyik leggazdaságosabban üzemeltethető fűtési megoldásává.
Ez a kiemelkedő teljesítmény szinte teljes egészében a stabil hőmérsékletű talajvíznek köszönhető, ellentétben a levegős rendszerekkel, amelyek hatékonysága a külső hőmérséklet csökkenésével sajnos érezhetően romlik.

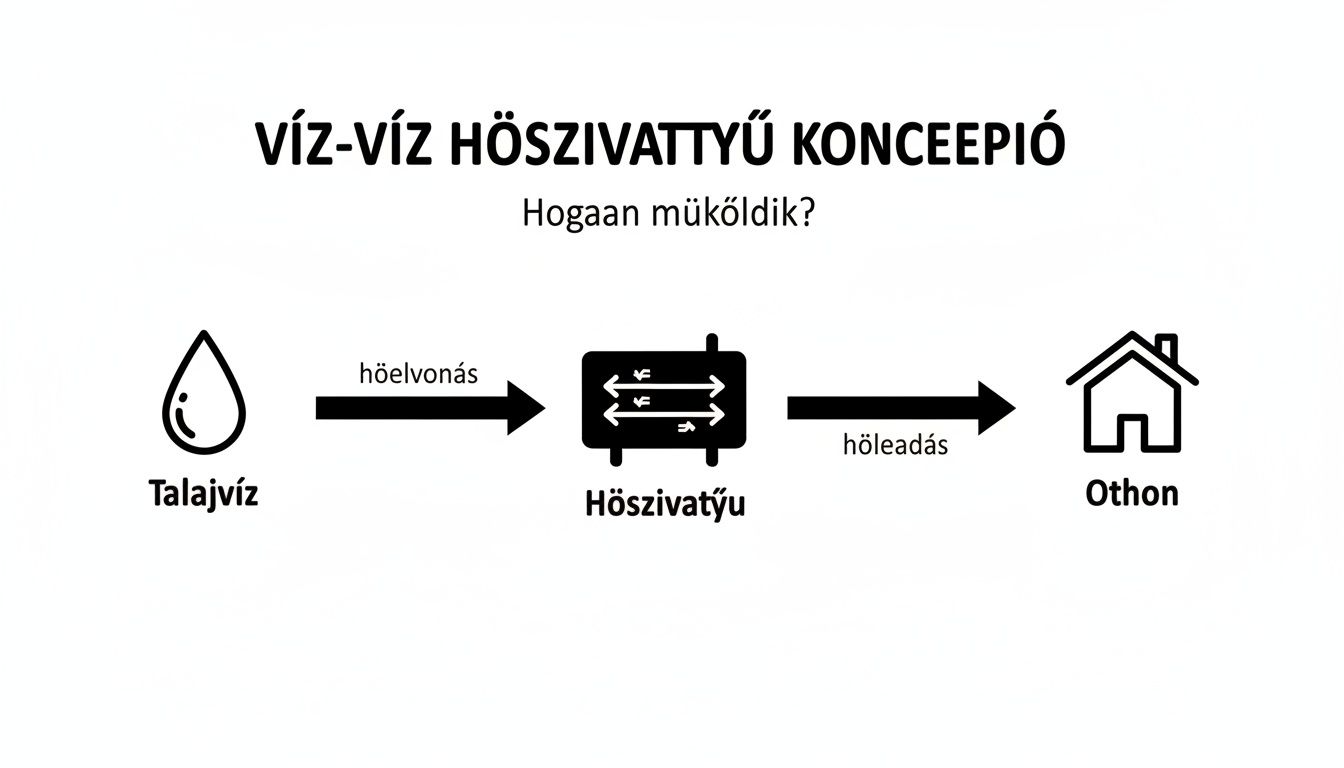

Az alábbi ábra leegyszerűsítve mutatja be a rendszer működését.
Ahogy az ábra is mutatja, az energia útja logikus és egyértelmű: a talajvíztől a hőszivattyún át egészen az otthonunk melegéig. A technológia egyszerre elegáns és hatékony. Ha érdekli a különböző hőszivattyú-kialakítások közötti különbség, a monoblokkos és split hőszivattyúkról szóló összehasonlításunkban további hasznos információkat talál.
Hogyan működnek a víz-víz rendszerek? A leggyakoribb típusok a gyakorlatban
Amikor víz-víz hőszivattyúról beszélünk, nem egyetlen, sablonos megoldásra kell gondolni. A technológiának két alapvető ága létezik, amelyek abban különböznek, honnan és hogyan nyerik ki az energiát a vízből. A választás a helyi adottságokon múlik, de mindkét út a kimagasló hatékonyság felé vezet.
Az egyik, és itthon talán a leginkább elterjedt megoldás a nyílt rendszerű, más néven talajvizes hőszivattyú. Ez a rendszer nem bonyolult: a föld alatt rejlő, állandó hőmérsékletű talajvizet használja közvetlen energiaforrásként. A kiépítéshez két kútra van szükségünk:
- Nyerőkút: Innen egy búvárszivattyú hozza fel a vizet a hőszivattyú hőcserélőjéhez.
- Nyelőkút: Miután a víz leadta az energiáját (és lehűlt pár fokot), ide juttatjuk vissza, így a természetes vízháztartás egyensúlya nem borul fel.
Egy ilyen rendszer lelke a stabil vízhozam és a tiszta, jó minőségű víz. Mielőtt bárki belevágna egy ilyen beruházásba, az első és legfontosabb lépés egy alapos hidrogeológiai felmérés. Ez garantálja, hogy a kút évtizedek múlva is megbízhatóan fogja táplálni a fűtési rendszerünket.
Zárt rendszerek: amikor nincs kút, de van más vízforrás
A zárt rendszer egy teljesen más megközelítést alkalmaz. Itt nem magát a talajvizet keringetjük, hanem egy zárt csőhálózatot fektetünk le egy közeli tóba, folyóba, vagy akár egy nagyobb mesterséges víztározóba. Ebben a csőrendszerben egy speciális, fagyálló folyadék kering. Ez a folyadék veszi fel a víz hőenergiáját anélkül, hogy a két közeg valaha is keveredne egymással.
Bár itthon ritkábban találkozni vele, ez a módszer remek alternatíva ott, ahol a kútfúrás valamiért nem opció, de van a közelben egy megfelelő méretű, állandó felszíni víz.
Magyarország adottságai páratlanok a víz-víz hőszivattyúk számára. A kiterjedt felszín alatti vízbázisok és a kedvező geotermikus viszonyok miatt ez a technológia az ország szinte egész területén kimagasló hatékonysággal telepíthető.
Mikor melyik típust érdemes választani?
A döntést szinte mindig a helyszín adottságai diktálják. Családi házaknál a legnépszerűbb a kétkutas, nyílt rendszer, egyszerűen azért, mert ez adja a legmagasabb hatásfokot és a leggyorsabb megtérülést.
Nagyobb létesítmények – ipari csarnokok, irodaházak, társasházak – esetében már más szempontok is előtérbe kerülhetnek. Ha van a közelben egy folyó vagy egy nagyobb tó, a zárt rendszer lehet a leggazdaságosabb. Sőt, ipari környezetben akár a technológiai folyamatok során keletkező hulladékhő is hasznosítható egy víz-víz rendszerrel.
Hazánkban óriási potenciál rejlik ebben a technológiában, amit már évekkel ezelőtt felismertek. Egy, a Magyar Tudományos Akadémia által jegyzett összefoglaló szerint már a 2010-es években is sikeresen alkalmaztak víz-víz hőszivattyúkat a távhőszolgáltatásban, például gyógyfürdők elfolyó termálvizének hőjét hasznosítva. A tanulmány egyértelműen kimondja, hogy az ország adottságai „különösen alkalmassá” teszik a talajvizes rendszerek széles körű elterjesztésére. Ha mélyebben is érdekli a téma, érdemes elolvasni a hőszivattyúk hazai helyzetéről szóló tanulmányt.
A mérleg két serpenyője: előnyök és kihívások a gyakorlatban
Ahogy minden komoly gépészeti döntésnél, a víz-víz hőszivattyú esetében is érdemes őszintén szembenézni a realitásokkal. Nincs tökéletes technológia, csak olyan, ami az adott helyzetben a legjobb választás. Nézzük meg, mit nyerhetünk vele, és milyen feltételeknek kell megfelelnünk.
A víz-víz rendszerek messze legnagyobb aduja a kikezdhetetlen hatékonyság. Míg a levegős hőszivattyúk a kinti hidegben erőlködnek, addig ez a technológia egy állandó, megbízható energiaforrásra csatlakozik: a talajvízre, ami télen-nyáron stabil 8-12 °C körüli.
Ez a kiszámíthatóság döbbenetesen jó, gyakran 5 feletti COP értéket (jósági fokot) tesz lehetővé. A matek egyszerű: 1 kWh áram befektetésével akár 5 kWh fűtési energiát termelünk. Ez a fajta hatékonyság az, ami a fűtésszámlát a töredékére képes csökkenteni.
Mit kapunk a pénzünkért?
A gyakorlati előnyök listája túlmutat a puszta megtakarításon. A víz-víz rendszer a mindennapi élet minőségét is javítja, méghozzá több ponton.
- Teljes csend a kertben: Mivel a teljes gépezet a házon belül, egy gépészeti helyiségben dolgozik, nincs kültéri egység. Nincs zúgás, ami megzavarná a nyáresti beszélgetéseket a teraszon.
- Láthatatlan technológia: A homlokzat érintetlen marad, nem csúfítja el egy nagy doboz. Ez nem csak esztétikai kérdés, de műemlék épületeknél vagy modern, letisztult házaknál egyenesen elvárás.
- Hosszú távú biztonság: A gépészeti elemek védve vannak az esőtől, hótól, fagytól és a tűző naptól. Ez az "üvegházi" környezet jelentősen megnöveli az alkatrészek élettartamát, ami könnyedén elérheti a 20 évet is.
A beruházás másik oldala
Persze, a kiemelkedő teljesítménynek ára van, ami leginkább a telepítés elején, a beruházási költségekben csapódik le. A projekt messze legdrágább része a kutak fúrása és a hozzájuk kapcsolódó, néha bonyolult engedélyezési folyamat.
A víz-víz hőszivattyút nem egy szezonra, hanem évtizedekre tervezzük. Hosszú távú befektetés, ahol a magasabb induló költséget az évek során az elképesztően alacsony üzemeltetés hozza vissza, különösen a nagyobb energiaigényű épületeknél.
A rendszer lelke a tiszta víz. Ha a talajvíz túl sok vasat vagy mangánt tartalmaz, az idővel kiválhat és eltömítheti a hőcserélő finom járatait, ami rontja a hatásfokot. Éppen ezért a munka alfája és ómegája egy alapos, telepítés előtti vízkémiai analízis.
Összességében Magyarországon egy víz-víz rendszer telepítése drágább, mint egy hasonló teljesítményű levegő-víz hőszivattyúé. Viszont a sokkal jobb éves hatásfok miatt a teljes élettartamra vetített költség (vételár + üzemeltetés) mégis kedvezőbb lehet. Csak viszonyításképp: 2025 áprilisában egy levegő-víz hőszivattyú átlagára 2 320 000 forint volt. A víz-víz rendszer esetében maga a gép ennek csak egy részét, nagyjából a 40–60%-át teszi ki, a többit a kútfúrás és a kapcsolódó munkák viszik el. Ha mélyebben is beleásnánk magunkat a számokba, érdemes elolvasni ezt a hőszivattyús árakról szóló részletes elemzést.
Így lesz tökéletes páros a hőszivattyú és a felületfűtés
Hogyan hozhatjuk ki a legtöbbet egy víz-víz hőszivattyús rendszerből? A titok a hozzá tökéletesen passzoló hőleadó rendszer kiválasztásában rejlik. Ez a technológia ugyanis akkor mutatja meg igazi erejét, ha alacsony hőmérsékletű felületfűtéssel és -hűtéssel dolgozik együtt.
Képzeljük el a hőszivattyút úgy, mint egy csúcsteljesítményű motort. Ahogy egy sportautó sem képes leadni a teljes erejét silány minőségű gumikkal, úgy egy hőszivattyú sem tud igazán gazdaságosan működni egy régi, magas hőmérsékletre tervezett radiátoros rendszerrel.
Miért jobb az alacsony hőmérséklet?
A padló-, fal- vagy mennyezetfűtés óriási előnye, hogy nagy felületen, de alacsony hőmérsékleten adja át a hőt a térnek. Míg egy hagyományos radiátor akár 60-70 °C-os vizet is keringet, addig egy padlófűtésnek a kellemes hőérzethez bőségesen elegendő a 30-35 °C-os fűtővíz.
Ez a hőmérséklet-tartomány pont az, ahol a hőszivattyú a leghatékonyabb, vagyis a legjobb COP értéket éri el. Nem kell feleslegesen magas hőmérsékletre „erőlködnie”, ami jelentős energiamegtakarítást és érezhetően alacsonyabb rezsiszámlát jelent a mindennapokban.
A MAHŐSZ konferenciáján bemutatott hazai mérések szerint egy jól megtervezett és hidraulikailag precízen beszabályozott víz-víz rendszer szezonális COP értéke meghaladhatja az 5-öt is. Ez a gyakorlatban annyit tesz, hogy 1 kWh befektetett villamos energiából akár 5 kWh fűtési energiát is előállít, ami különösen a felületfűtési rendszerek alacsony hőigényével párosulva verhetetlen.
A megbízhatóság kulcsa: a rendszer elemei
A tökéletes összhanghoz persze nem elég a jó hőszivattyú és a felületfűtés gondolata. A rendszer lelke a minőségi gépészeti kivitelezés, ami garantálja a csendes, hatékony és évtizedekig tartó megbízható működést. Itt a részletek számítanak igazán.
Az apparat kft. komplett megoldást kínál a teljes hidraulikai rendszer kiépítéséhez, biztosítva, hogy minden elem tökéletesen együttműködjön a másikkal:
- Csőrendszerek: A tartós PE-RT vagy ötrétegű csövek megbízhatóan szállítják a fűtővizet akár egy emberöltőn át.
- Osztó-gyűjtők: Az átfolyásmérővel ellátott, precízen beállítható rozsdamentes acél osztó-gyűjtőkkel minden egyes fűtési kör egyedileg szabályozható. Ez elengedhetetlen feltétele az egyenletes hőelosztásnak és a maximális komfortnak.
- Szerelvények és idomok: A megbízható pressz vagy TH idomok garantálják a szivárgásmentes kötéseket, ami a rejtett szereléseknél alapvető követelmény.
A megfelelő alkatrészek kiválasztása és a szakszerű hidraulikai beszabályozás teszi a rendszert igazán gazdaságossá. Ha kíváncsi a részletekre, a felületfűtési rendszerekről szóló részletes útmutatónkban további gyakorlati tippeket talál a tervezéshez és a kivitelezéshez. A végeredmény egy olyan otthon, ahol a technológia észrevétlenül, csendben és rendkívül gazdaságosan szolgálja a kényelmünket télen-nyáron.
Telepítés és karbantartás: a hosszú távú, megbízható működés titkai
Egy víz–víz hőszivattyú telepítése nem egy egyszerű „plug and play” feladat. Ez egy komoly szakértelmet igénylő munka, ahol a precizitás és a körültekintés évtizedekre meghatározza a rendszer hatékonyságát, megbízhatóságát és élettartamát. A folyamat messze túlmutat a gép fizikai bekötésén; a munka már a kutak helyének gondos kijelölésével és egy alapos vízhozam-méréssel kezdődik.
A telepítés során a legapróbb részleteknek is óriási jelentősége van. A búvárszivattyú és a keringtető szivattyúk tökéletes méretezése például kulcsfontosságú, hiszen ezek felelnek a stabil, egyenletes vízáramért. Ugyanilyen elengedhetetlen a hidraulikai körök szakszerű nyomáspróbája és a rendszer alapos légtelenítése – ezek nélkül a csendes és hatékony működés csak álom marad.
A leggyakoribb telepítési hibák, amiket érdemes elkerülni
Sajnos a tapasztalat azt mutatja, hogy bizonyos hibák újra és újra felbukkannak a kivitelezések során. Ha ezeket elkerüljük, nemcsak a kezdeti költségeket spórolhatjuk meg, hanem a későbbi, sokkal bosszantóbb problémáktól is megkímélhetjük magunkat.
- Rosszul méretezett csővezetékek: Ha a csőátmérő túl szűk, az megnöveli az áramlási ellenállást. Emiatt a szivattyúk feleslegesen erőlködnek, többet fogyasztanak, és a rendszer hatásfoka is látványosan romlik.
- Nem megfelelő szűrő beépítése (vagy annak hiánya): A kútvízből érkező homok vagy más lebegő szennyeződés alattomos ellenség. Képes tönkretenni a hőcserélőt, a rendszer legérzékenyebb és legdrágább alkatrészét. Egy jó minőségű, könnyen tisztítható szűrő beépítése alapvető védelmet nyújt.
- Leválasztó hőcserélő kihagyása: Ahol a víz vas- vagy mangántartalma magas, ott a leválasztó hőcserélő nem opció, hanem kötelező elem! Ez az alkatrész védi meg a hőszivattyú érzékeny belső részeit a vízkövesedéstől és a korróziótól.
Egy profin telepített rendszer alapja a megbízható hidraulikai bekötés. Bár a víz-víz rendszerek egyediek, a fűtési rendszerek alapelvei sokszor hasonlóak. Érdemes lehet beleolvasni a monoblokkos hőszivattyúk bekötésének alapjaiba is, mert sok hasznos, általános érvényű gyakorlati tanácsot adhat.
Éves karbantartási ellenőrzőlista: egy kis törődés, ami meghálálja magát
A hosszú távú, zavartalan működés záloga a rendszeres, legalább évente elvégzett karbantartás. Ez nem igényel komoly bontást, de elengedhetetlen ahhoz, hogy a rendszer a gyári csúcsteljesítményen működjön.
- Szűrők tisztítása és ellenőrzése: Az első és legfontosabb lépés a primer (kútvíz) oldali szűrőbetét alapos átmosása, megtisztítása. Ezt soha ne hagyjuk ki!
- Kutak vízhozamának felülvizsgálata: Idővel változhat a kutak állapota. Ellenőrizzük, hogy a nyerőkút hozama elegendő-e még, és a nyelőkút akadálytalanul el tudja-e fogadni a visszavezetett vizet.
- Hőcserélők állapotának felmérése: Szükség esetén a hőcserélőket savazással kell megtisztítani a lerakódásoktól. Csak így biztosítható, hogy a hőátadás ismét maximális hatékonyságú legyen.
Ha ezeket a lépéseket betartjuk, a víz–víz hőszivattyúnk évtizedeken át gazdaságosan és problémamentesen fogja szolgálni otthonunk kényelmét.
Gyakori kérdések a víz-víz hőszivattyúkról
Egy víz-víz hőszivattyús rendszer komoly, hosszú távra szóló döntés, így teljesen érthető, ha a tervezés során rengeteg kérdés merül fel. Ezekből szedtük össze a legfontosabbakat, hogy segítsünk eloszlatni a bizonytalanságot és tiszta vizet öntsünk a pohárba.
Sokaknak az engedélyeztetés útvesztője okozza a legtöbb fejtörést. Tény, hogy egy nyílt rendszerű, kútvizes megoldás telepítése szinte mindig vízjogi engedélyeztetési eljárással jár. Ezt a helyileg illetékes vízügyi hatóságnál kell elindítani, és magában foglalja mind a kutak tervének jóváhagyását, mind a vízhasználat engedélyezését.
Engedélyek és a rendszer várható élettartama
Hogy az ügyintézés ne váljon rémálommá, a legokosabb már az elején bevonni egy hidrogeológus szakembert. Ő az, aki felméri a helyszín adottságait, és segít eligazodni a bürokrácia útvesztőjében. Higgye el, ez a lépés rengeteg későbbi bosszúságtól kíméli meg.
Egy jól megtervezett, szakszerűen telepített és rendszeresen karbantartott víz-víz hőszivattyú élettartama simán eléri a 15-20 évet. A rendszer többi, masszívabb eleme – mint maguk a kutak vagy a csőhálózat – ennél jóval tovább, akár 50 évnél is tovább bírják a strapát.
Mi a teendő, ha a vízminőség nem az igazi?
A másik kulcskérdés a kútvíz minősége. Mi történik, ha a vízelemzés eredménye kimutatja, hogy a víz túl vasas, mangános vagy magas a sótartalma? Szerencsére ilyenkor sem kell azonnal lemondani a rendszerről. A megoldás egy közbeiktatott leválasztó hőcserélő.
Gondoljon erre az alkatrészre úgy, mint egy hidraulikai védőpajzsra. A problémás kútvíz csak ezen a külső hőcserélőn folyik át, ahol átadja az energiáját egy zárt, kezelt vízzel feltöltött körnek. Ez a tiszta kör keringet aztán a hőszivattyúban, így a gép érzékeny belső alkatrészei teljes biztonságban vannak. Bár ez egy kis plusz költséget jelent a telepítéskor, cserébe garantálja a rendszer hosszú távú, zavartalan működését.
Az apparat kft szakértőként segít Önnek a komplett felületfűtési és -hűtési rendszer hidraulikai elemeinek összeállításában, a csövektől az osztó-gyűjtőkig. Ismerje meg átfogó megoldásainkat és kérjen személyre szabott ajánlatot weboldalunkon: https://www.apparat.hu.
