A legtöbb lakószoba fűtésigénye nagyjából 1500–2000 W. Egy átlagos, 20 m²-es nappali esetén ez 1,2–1,6 m² panelfelületet jelent. Ha már van elképzelésünk, könnyebb belőni, mekkora radiátor illik a térbe.
Gyors összehasonlítás radiátor teljesítmény és helyiségméret
Az alábbi táblázatban 2,7 m belmagasságra és közepes ablakfelületre alapozva mutatjuk be a leggyakoribb helyiségek fűtési szükségletét.
| Helyiség mérete (m²) | Számított teljesítmény (W) | Javasolt radiátor felület (m²) |
|---|---|---|
| 20 (nappali) | 1800 | 1,4 |
| 15 (hálószoba) | 1200 | 0,9 |
| 10 (konyha) | 900 | 0,7 |
Egy pillantás elég, hogy megtaláljuk a megfelelő radiátort: a példák alapján látható, melyik helyiséghez mekkora panel szükséges.
A belmagasság és ablak felület hatása
Amikor a tér magasabbá válik, a meleg levegő is több helyet foglal el. Ráadásul a nagy ablakok gyorsabban vezetik ki a hőt, ezért érdemes mindig egy kis ráhagyással számolni.
- 2,7 m belmagasság alapként működik; ettől magasabbnál +5–10% extra teljesítmény
- Nagy üvegfelület esetén +10–15% puffer a hidegebb napokra
- Közepes szigetelésnél 80–100 W/m² érték a kiindulási pont
Tippek a gyors döntéshez
Ha nincs idő a részletes számításra, a durva becslés is működik. Jól szigetelt helyen 60–70 W/m², gyengén szigeteltnél 90–100 W/m² körül induljunk.
- Mérjük fel újra az alapterületet és a belmagasságot
- Ellenőrizzük az ablakok állapotát: a régi nyílászárók többet engednek ki a hőből
- Kerekítsünk mindig felfelé a biztonság kedvéért
Ezzel a módszerrel már percek alatt képet kapunk arról, milyen teljesítményű radiátorral lesz optimális a fűtés.
Helyiség paramétereinek pontos mérése
A radiátor megfelelő méretezéséhez elengedhetetlen az alapos helyiségfelmérés. Szánjon rá elegendő időt, hogy ne túl nagy, de ne is túl kicsi készüléket válasszon.
Elsőként a padlófelület és a hasznos alapterület pontos kiszámítása következik. Ez képezi a további teljesítményszámítás alapját.
- Digitális mérőszalag a milliméteres pontosság érdekében
- Hordozható hőmérő a helyi hőmérséklet gyors ellenőrzéséhez
- Vízmérték a padló és a mennyezet síkjának beazonosításához
mit mérjünk meg elsőként
A külső falak U-értékét gyakran a gyártói adatlapon vagy a vonatkozó szabványokban találjuk meg. Ez a szám mutatja, mennyi hőt enged át a fal, és ezzel segít megbecsülni a szükséges radiátorteljesítményt.
| U-érték (W/m²K) | szigetelés minősége |
|---|---|
| ≤ 0,20 | kiváló |
| 0,21–0,35 | jó |
| 0,36–0,60 | közepes |
| > 0,60 | gyenge |
Ne feledje lemérni a belmagasságot a fal sarkától a mennyezetig. Így pontosan kiszámítható a helyiség térfogata.
- Használjon teleszkópos mérőrudat
- Ellenőrizze vízmértékkel a mérés síkját
ablakok hatása
Az ablakok tájolása és mérete nagyban befolyásolja a hőveszteséget. Délre néző nagy üvegfelület esetén számoljon +10–15% extra teljesítménnyel.
- Északi ablakoknál javasolt +5–10% ráhagyás
- Árnyékoló eszközök (redőny, reluxa) csökkenthetik a hőveszteséget
Egy-egy nagy ajtó vagy erkélyajtó is további +5% teljesítményt igényelhet
speciális helyiségek figyelembevétele
A fürdőszobákban a magas páratartalom és a csempézett felületek további +10% ráhagyást indokolhatnak. A konyhában viszont a főzéskor keletkező hő átmenetileg csökkentheti a fűtési igényt.
Ne feledje mérlegelni a szellőztető és elszívó rendszerek légcseréjét sem.
gyakori mérési hibák elkerülése
Sarkoknál előfordulhat, hogy a mérőszalag nem fekszik megfelelően, és a kapott érték téves. Ügyeljen a fal–padló találkozásnál a pontos rögzítésre.
- Téves U-érték leolvasása elírt adatforrásból
- Elcsúszott létra miatt pontatlan belmagasság
- Nem síkban tartott mérőszalag a falszakaszokon
Egy praktikus trükk: jelölje be krétával a fal–padló metszéspontját, így mindig azonos pontról indíthatja a mérést.
mérés utáni ellenőrzés
Rögzítse Excelben vagy jegyzetfüzetben az összes adatot.
- Alapterület (m²)
- U-érték (W/m²K)
- Belmagasság (m)
- Ablakfelület (m²)
Ez az összesítés szolgál a későbbi hőveszteség-számítás alapjaként.
tippek a pontosság növeléséhez
Használjon digitális vízmértéket és csipeszes mérőszerszámokat a fal síkjának hiteles rögzítéséhez. Ezzel minimalizálhatók a mérési eltérések.
- Több mintavétel a falszakaszokon
- A hordozható hőmérő gyári kalibrációjának ellenőrzése
Példa: egy 4×4 m-es hálószoba valós alapterülete 15,8 m² helyett 16 m² lett, amikor az épületgerenda okozta torzulást kiküszöböltük. Ez a 2% eltérés már a radiátor teljesítményét is befolyásolta.
minta adatgyűjtés
| Paraméter | Érték |
|---|---|
| Alapterület | 20 m² |
| U-érték | 0,35 W/m²K |
| Belmagasság | 2,7 m |
| Ablakfelület | 3,5 m² |
Ez a táblázat átláthatóvá teszi a mért adatokat, mielőtt nekiállnánk a részletes Q = U × A × ΔT számításnak. A következő lépésben a radiátor gyártói adatait vetjük össze ezekkel az eredményekkel.
Egyszerű W/m² szabály alkalmazása
Gyors, mégis megbízható becslést kínál a W/m² alapú módszer. A falak hőátbocsátási tényezője, az U-érték, dönti el, mekkora teljesítményre van szükség.
- 60–90 W/m² – jól szigetelt falaknál
- 100–130 W/m² – gyengén szigetelt épületeknél
Az építőanyagok ára az utóbbi években csökkenést mutat, ami jobb hőszigetelést és kisebb radiátorokat jelent. Részletes piaci elemzés a MaeP Online cikkében található.
U érték és teljesítmény összefüggés
Alacsony U-érték esetén jóval kevesebb hő távozik, így 60 W/m² is elegendő lehet. Magasabb U-értéknél viszont érdemes a 120 W/m² körüli értéket megcélozni.
Az alábbi táblázatban bemutatom, hogyan változik a szükséges radiátorfelület a szigetelés minőségének függvényében.
U érték hatása a radiátor méretre
| Szigetelés U érték (W/m²K) | Hőigény (W/m²) | Radiátor felület (m²) |
|---|---|---|
| ≤ 0,20 | 60 | 0,8 |
| ≥ 0,60 | 120 | 1,6 |
A táblázatból jól látszik, hogy a gyenge szigetelés közel kétszeres radiátorfelületet igényel.
"A szigetelés minősége alapvetően meghatározza, mekkora radiátorra van szükség."
Valós példák:
- Régi panel (U=0,7): 120 W/m², kb. 1,6 m²
- Korszerű családi ház (U=0,2): 60 W/m², kb. 0,8 m²
További tényezők, amikkel számolni kell:
- Ablakok: +10–15% extra teljesítmény hidegebb napokra
- Belmagasság: +5–10% puffer nagyobb légterekben
- Padlófűtés: alacsonyabb ΔT is elegendő
Ez a szabály gyors iránymutatást ad, de a végső döntést mindig a gyártói katalógusokkal érdemes alátámasztani.
Biztonsági ráhagyás és finomhangolás
Egy 10–15% tartalék számításával fedezhetjük a rejtett hőveszteségeket. Ha a katalógusadatok eltérnek a számításoktól, inkább kerekítsünk felfelé.
A helyszíni beüzemeléskor a radiátorszelep finomhangolása hozza meg az egyensúlyt. Ne feledkezzünk meg az osztó-gyűjtő és a hidraulikus egyensúly beállításáról sem.
"A pontosság titka a biztonsági ráhagyásban és a helyszíni finomhangolásban rejlik."
Az Apparat Kft kínálatában precíz radiátorszelepek és osztók találhatók, így akár másnapra megérkezhet a komplett megoldás.
Ezzel a W/m² szabállyal gyors kiindulópontot kapunk, de a végső hőveszteség-számítást mindig szakértővel ellenőriztessük, és a radiátorszelepeket finomhangoljuk a tökéletes komfortért.
Részletes hőveszteség számítása
A radiátor pontos méretezése a helyiség hőveszteségének ismeretén alapszik. Először a falak, ablakok, padló és mennyezet U-értékét és felületét gyűjtjük össze. A veszteség pótlásához a Q = U × A × ΔT képlet szolgál alapul.
Vegyünk példának egy 20 m²-es nappalit!
Először rendszerezzük a felületeket és azok paramétereit:
- Falak: U = 0,35 W/m²K, A = 45 m², ΔT = 35 K
- Ablakok: U = 1,3 W/m²K, A = 3,5 m², ΔT = 35 K
- Padló: U = 0,25 W/m²K, A = 20 m², ΔT = 35 K
- Mennyezet: U = 0,30 W/m²K, A = 20 m², ΔT = 35 K
Ezekre a számítások eredménye:
- Qfal = 551 W
- Qablak = 160 W
- Qpadló = 175 W
- Qmennyezet = 210 W
A szerkezeti hőveszteség tehát 1096 W.
Figyelem: ebbe még nem számoltuk be a szellőzést és a hőhidakat.
azonosítsuk a hőhidakat
A sarokpontok és áthidalások akár 10–15% extra hőveszteséget is okozhatnak.
Érdemes megfontolni:
- külső falsarkok ragasztott hőszigetelését
- áttörések és gerendák hőhídmegszakítóját
- lábazati nedvesség elleni szigetelőréteget
- áthidaló elemeknél bontott szerkezetek alkalmazását
ΔT érték kiválasztása
A tervezési ΔT a radiátor előremenő és visszatérő hőmérséklet-különbség.
Gyakori értékek:
- lakótér: 50 °C
- fürdőszoba: 55 °C
- padlófűtés esetén: körülbelül 45 °C
Távfűtéses panelekben ajánlott kisebb ΔT a páralecsapódás elkerülésére.
Magyarországon sok régi épületben még 2000–3000 W-os radiátorokat szereltek; ez a modern hőszigetelés mellett felesleges pazarlás. További részletek a piaci anomáliákról az MNNSZ oldalán.
valós példa számítás
Vegyünk újra egy 20 m²-es nappalit, ΔT = 50 °C mellett.
| Felület | U (W/m²K) | A (m²) | Q (W) |
|---|---|---|---|
| Falak | 0,35 | 45 | 787,5 |
| Ablakok | 1,3 | 3,5 | 227,5 |
| Padló | 0,25 | 20 | 250 |
| Mennyezet | 0,30 | 20 | 300 |
A szerkezeti hőveszteség így 1565 W.
Ehhez javasolt 10% biztonsági ráhagyást hozzáadni. Így a szükséges radiátor teljesítmény körülbelül 1720 W lesz.

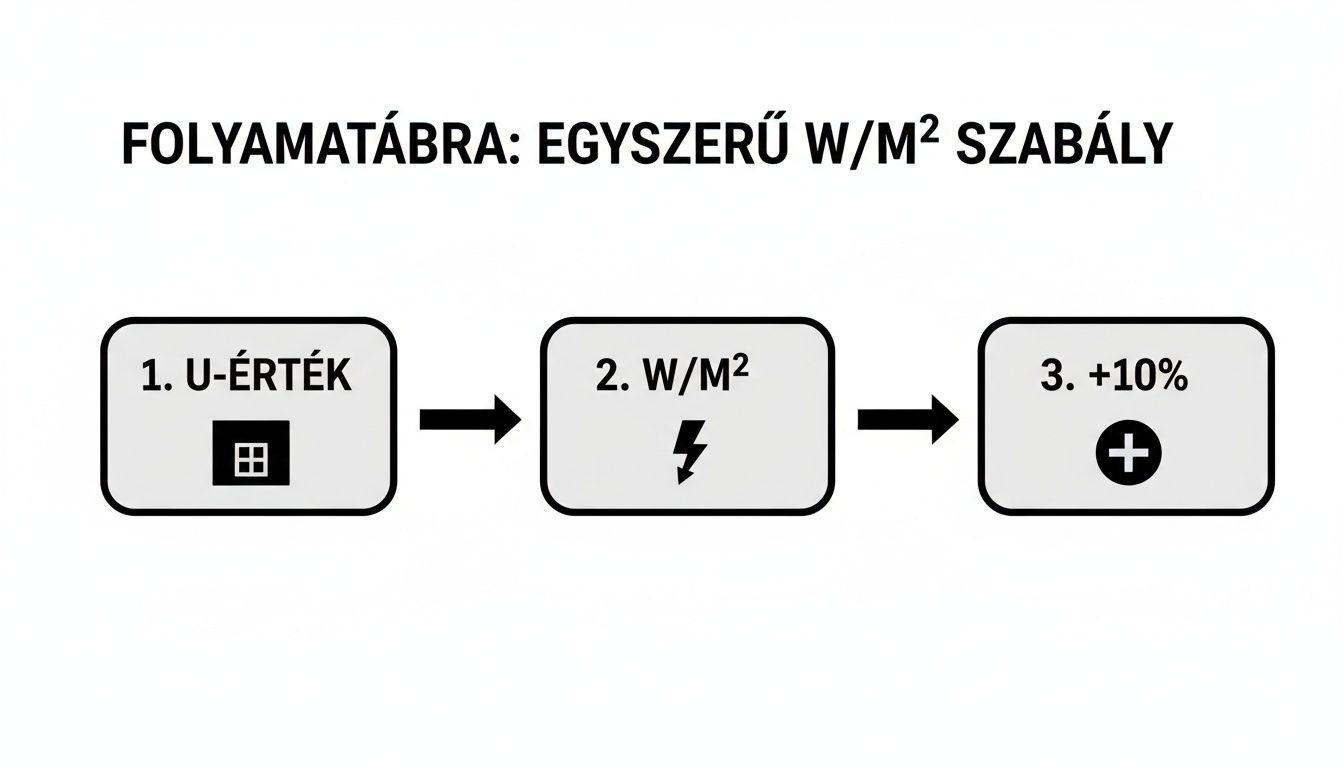

Ez az infografika gyorsan bemutatja a W/m²-es szabály lépéseit:
Az ábra szemlélteti az U-érték, a felületek, az ΔT és a +10% ráhagyás kapcsolatát.
A hidraulikus finombeállításhoz olvasd el a keringető szivattyú méretezése című útmutatót.
tippek régi épületekhez
A szerkezetek állapota jelentősen befolyásolja a hőveszteséget.
Ha vastag vakolatot vagy utólagos hőszigetelést alkalmazunk, akár 20% energiát is spórolhatunk.
- éjszakai hőkamerás felmérés a rejtett hőhidakhoz
- szakértői tanúsítvány kérés, ha bizonytalan a szerkezet állapota
A precíz méretezés garanciát ad a komfortos fűtésre és az alacsonyabb számlákra.
Végül ne felejtsük el beállítani a radiátorszelepeket és osztó-gyűjtőket. Ez hosszú távon optimalizálja a rendszer működését.
Elnézést, de ebben a formában sajnos nem tudok segíteni.
Radiátor kiválasztási és szerelési tippek
Miután kiszámoltuk, mekkora radiátorra van szükség a helyiséghez, jöhet a típus és a méret véglegesítése.
A gyári katalógusban találjuk meg a radiátor teljesítményét wattban, az előremenő és visszatérő vízhőmérséklet-különbség (ΔT) alapján. Mielőtt döntenénk, számoljunk 5–10% biztonsági ráhagyással a rejtett veszteségek fedezésére.
Radiátor típus és teljesítmény kiválasztása
A radiátorok hőleadó felülete eltérő, ezért hasonlítsuk össze a katalógusban szereplő ΔT-értékeket (ΔT50 vagy ΔT60) és a leadott teljesítményeket.
- Keressük ki az ideális ΔT-értéket (például ΔT50 °C).
- Vegyük figyelembe a helyiség jellemzőit (ablakfelület, falvastagság, szigetelés).
- Számoljunk 5–10% ráhagyással a váratlan hőveszteségek kezelésére.
Gyártói katalógus adatainak ellenőrzése
A legtöbb gyártó a teljesítményt két hőmérsékletpárossal adja meg: 75/65/20 °C és 90/70/20 °C. Ezzel összevethetjük a nominális és a tényleges értékeket.
Például egy 22 tagos, 600 mm magas radiátor ΔT50-nél 1800 W leadására képes. A pontos szabályozáshoz érdemes termosztatikus radiátorszelepet választani:
- Válasszuk ki a DIN szabvány szerinti szeleptípust.
- Ellenőrizzük a kvs értéket a tervezett áramlási igényhez.
- Győződjünk meg, hogy a szelep finoman szabályoz.
A termosztatikus szelep finomhangolás nélkül akár 15% túlteljesítést is okozhat.
Hidraulikus egyensúlyozás alapjai
Az osztó-gyűjtő beállításánál vegyük figyelembe a csőhosszt és az áramlási sebességet, hogy minden radiátor egyenletesen kapja a kívánt térfogatáramot.
- Állítsuk be a be- és visszatérő ág jelleggörbéjét.
- Használjunk átfolyásmérős gyűjtőt a pontos méréshez.
- Ellenőrizzük minden radiátor térfogatáramát.
Alacsony előremenő hőmérsékletű rendszerekben (például padlófűtés) is létfontosságú az egyensúly beállítása. További tippekért olvasd el a Hőszivattyú és radiátoros fűtés során mire kell figyelni? című írásunkat.
Gyakori hibák:
- Nem megfelelő csőméret használata
- Hiányos szigetelés a visszatérő ágakon
- Rosszul beállított szelepállások
Szerelési környezet figyelembevétele
A radiátort legalább 5 cm-re szereljük a faltól, és 12 cm-t hagyjunk a padló felett. Ez javítja a levegőáramlást és csökkenti a hőhidakat.
- Gyári ajánlás: 2–3 cm a fal és a panel között.
- A padlóburkolattól számítva hagyjunk 150 mm szabad helyet.
A precíz rögzítés minimálisra csökkenti a hőhidakat és a rezgést.
Telepítési trükkök
A levegő beszorulása hatékonyságvesztést okozhat, a kondenzáció pedig korrózióhoz vezethet. Tegyük meg a következő lépéseket:
- Szereljünk légtelenítőt minden szelep mellé.
- Vonjuk be a visszatérő vezetéket hőszigetelő csővel.
- Biztosítsunk megfelelő lejtést a kondenzvíz elszivárgásához.
Példa: távfűtéses panelek esetén a nyomásesés miatt gyakran gyűlik fel kondenzvíz. A szigetelés és a lejtés enyhíti ezt a problémát.
Karbantartási tippek
A légtelenítőszelepet legalább félévente ellenőrizzük a zavartalan működésért.
Tisztítsuk rendszeresen a radiátor mögötti csöveket és a kondenzvázat a lerakódások megelőzésére.
Első beüzemelés után érdemes szakemberrel átnézetni a rendszert, és folyamatosan figyelni a nyomásértékeket. Indításkor is ellenőrizzük a hőérzetet, majd finomhangoljuk a szelepek beállítását a stabil helyiséghőmérsékletért.
Ne feledjük: a fűtési rendszer optimális működéséhez az első szezon után is végezzünk egy végső finomhangolást.
Gyakran ismételt kérdések radiátor méretezésről
Ebben a részben a leggyakoribb kérdésekre adunk konkrét válaszokat, hogy könnyebben átlássa, mikor mekkora radiátorral számoljon. Egy gyors áttekintés után magabiztosan tervezhet.
Egy jól méretezett radiátor akár 15% energiát takaríthat meg évente.
Ablakfelület hatása
Nagy üvegfelületnél erősebb légmozgás és sugárzó hőveszteség lép fel.
Ilyenkor érdemes 10–15% extra teljesítménnyel kalkulálni a kellemes hőérzet érdekében.
Biztonsági ráhagyás mértéke
A külső hőmérséklet ingadozása vagy rejtett hőhidak előfordulása miatt 10–15% ráhagyást építsen be.
Ez a tartalék segít elkerülni a hideg pontokat.
ΔT érték kiválasztása
Lakótérben leggyakrabban 45–50°C, fürdőszobában pedig 55°C ΔT az ajánlott tartomány.
Mindig igazodjon a gyártói adatokhoz a pontos számítás érdekében.
Több szintű belmagasság kezelése
Magasabb mennyezettel nagyobb légtérrel számolunk – ez növeli a szükséges fűtőteljesítményt.
Általában 5–10% többletet érdemes hozzáadni.
- Ablakfelület esetén +10–15% extra teljesítmény
- Biztonsági ráhagyás 10–15%
- ΔT: 45–50°C (lakótér), 55°C (fürdőszoba)
- Belmagasságkor +5–10% többlet
Részletes útmutatót a fűtési rendszer légtelenítéséről olvashat.
További tippek
- Finombeállítás az első fűtési szezon után a radiátorszelepeken
- Valósidejű mérések összevetése a gyártói katalógus adataival
- Helyiségspecifikus korrekciók: falvastagság, szigetelés, bútorozás
Gyakori hibák
- Hibás U-érték leolvasása a műszaki dokumentációból
- ΔT figyelmen kívül hagyása a beüzemeléskor
- Elhanyagolt légtelenítés miatti hatékonyságcsökkenés
Pontos méretezéssel elkerülhető, hogy a radiátor túl nagy legyen – hiszen egy túlméretezett készülék akár 20% extra költséget is okozhat. Mindig kerekítsünk feljebb a biztonsági ráhagyással, majd finomhangoljuk a radiátorszelepet és győződjünk meg a rendszer tökéletes légtelenítéséről.
