Amikor egy központi fűtési rendszerről beszélünk, a tervrajzok jelentik a közös nyelvet a tervező, a kivitelező és persze a megrendelő között. Ezek a dokumentumok nem csupán papírok, hanem a sikeres és hatékony kivitelezés legfontosabb eszközei. Nélkülük a munka csak tapogatózás lenne a sötétben, ami később költséges hibákhoz és bosszúsághoz vezethet.
Miért elengedhetetlen egy jó fűtési rendszerrajz?
Gondoljunk csak bele: egy központi fűtés kiépítése rendkívül összetett feladat, ahol minden apró részlet számít. A fűtési rajz itt olyan, mint egy séf részletes receptje egy bonyolult fogáshoz. Recept nélkül csak találgatnánk az arányokat és a lépéseket, a végeredmény pedig valószínűleg csalódás lenne.
A tervrajz milliméterre pontosan lefekteti, hogy mi hova kerül és mi a funkciója – a kazántól és a csővezetékektől kezdve egészen a legapróbb szelepekig. Ez a vizuális „térkép” teszi lehetővé, hogy a különböző szakemberek – legyen az gépésztervező, fűtésszerelő vagy villanyszerelő – zökkenőmentesen, félreértések nélkül dolgozzanak együtt. Nincs több helyszíni rögtönzés és fejetlenség.
A tervrajz nem csak egy rajz, hanem a hatékonyság garanciája
A központi fűtés rendszerek rajzai messze túlmutatnak a puszta szerelési útmutatón; ezek alapozzák meg a rendszer optimális és gazdaságos működését. Egy profin elkészített terv biztosítja, hogy:
- Minden szoba pont annyi hőt kap, amennyire szüksége van. Nincs többé hideg sarok vagy túlfűtött helyiség.
- A rendszer hidraulikailag tökéletesen kiegyensúlyozott. Ez a csendes és energiatakarékos működés alfája és ómegája.
- A későbbi karbantartás vagy bővítés gyerekjáték lesz, hiszen a dokumentáció pontos képet ad a rendszer minden eleméről.
Egy precíz terv már az elején kifizetődik. A rosszul méretezett vagy logikátlanul összerakott fűtés folyamatosan többletköltséget termel és gyakrabban hibásodik meg. Ezzel szemben egy szakszerű tervrajz a hosszú távú megbízhatóság alapköve.
Modern rendszerek, modern alkatrészek
Magyarországon a fűtéstechnika óriásit lépett előre. A hagyományos cirkó vagy távfűtés mellett ma már teljesen általánosak az időjáráskövető szabályozóval felszerelt rendszerek, amelyek a kinti hőmérséklethez igazítva optimalizálják a fűtést a maximális hatékonyság érdekében. (A témában a KSH oldalán is találhatunk érdekes adatokat.)
Egy ilyen modern, komplex rendszer persze elképzelhetetlen minőségi alkatrészek nélkül. A tervrajzokon kulcsszerepet kapnak az olyan elemek, mint például az Apparat Kft. által is forgalmazott átfolyásmérős osztó-gyűjtők. Ezek elengedhetetlenek a rendszer finomhangolásához, és nélkülük a papíron megálmodott hatékonyság sosem válna valósággá.
Lássuk tisztán: a fűtési tervrajzok legfontosabb típusai
A központi fűtés rendszerek rajzai elsőre talán egy ijesztő, vonalakkal és jelekkel teli útvesztőnek tűnnek. Valójában azonban mindegyiknek kristálytiszta, jól elkülöníthető célja van. Ahhoz, hogy a teljes képet megértsük, muszáj különbséget tennünk köztük, hiszen mindegyik más-más információt ad a tervező, a kivitelező, és persze a tulajdonos kezébe.
Képzelje el, hogy egy komplex utazást szervez. Nem elég egyetlen világtérkép, szüksége lesz autóstérképre, várostérképre és talán a tömegközlekedés hálózati rajzára is. A fűtési tervek világa pont ilyen: minden rajz más nézőpontból mutatja a rendszert, és ezek együtt alkotnak egy teljes, hibátlanul működő egészet.

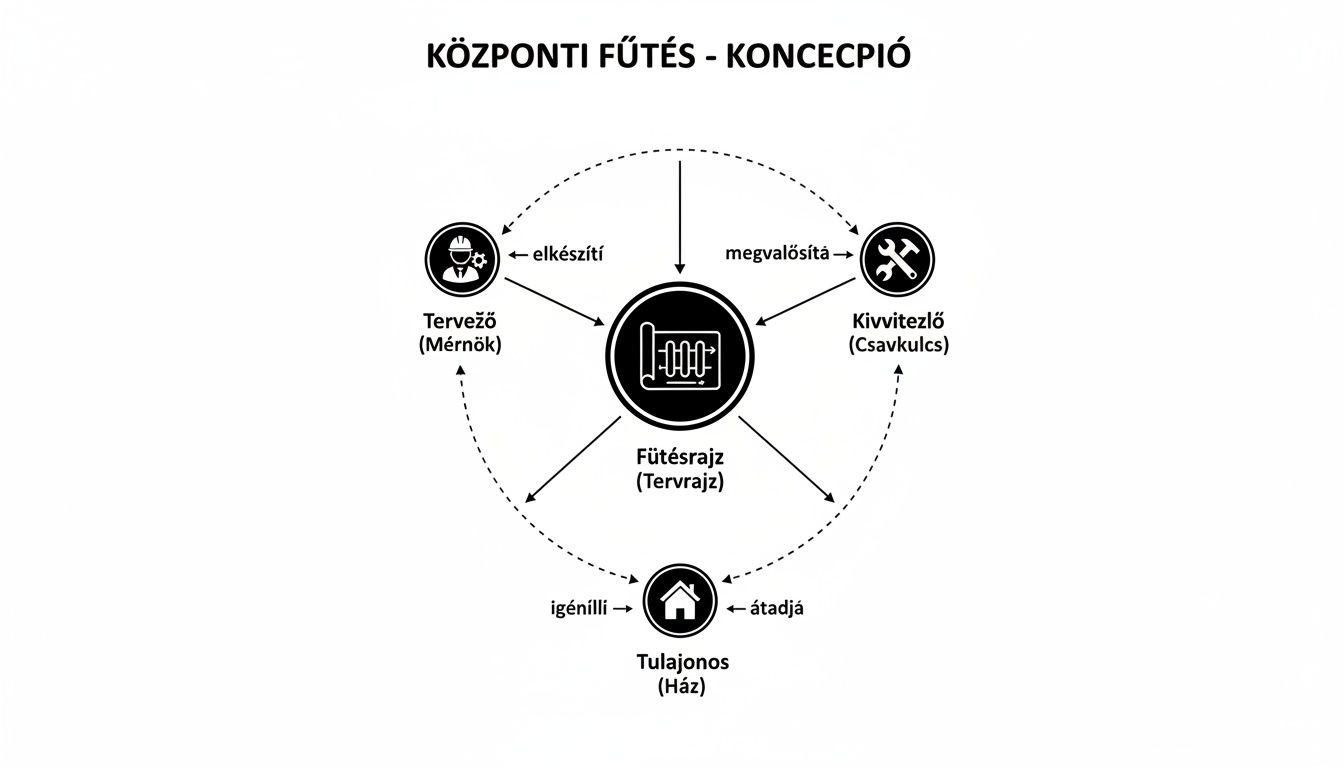

A lenti ábra remekül megmutatja, hogyan fonódik össze a fűtési projekt kulcsszereplőinek munkája a központi tervrajz körül.
Ahogy a képen is látszik, a fűtési tervrajz az a közös nevező, ahol a tervező szakértelme, a kivitelező gyakorlati tapasztalata és a tulajdonos elvárásai végül találkoznak.
A sémarajz: a rendszer logikai vázlata
A sémarajz, vagy ahogy sokan ismerik, a kapcsolási rajz, lényegében a fűtési rendszer „családfája”. Ennek a rajznak nem a fizikai elhelyezkedés a lényege. Sokkal inkább a rendszer logikáját és az egyes elemek közötti funkcionális kapcsolatot ábrázolja, a lehető legegyszerűbben.
Legkönnyebben egy metrótérképhez lehet hasonlítani. Az sem mutatja meg a valós távolságokat vagy az utcák pontos helyzetét, de tökéletesen érthetővé teszi, hogyan jutsz el A pontból B-be, és mely állomások csatlakoznak egymáshoz. A sémarajz ugyanezt teszi: megmutatja, hogy a kazán miként kapcsolódik a szivattyúhoz, az osztó-gyűjtőhöz, majd a radiátorokhoz vagy a padlófűtési körökhöz.
A rendszer működésének megértéséhez ez a terv alapvető, de a kivitelezéshez önmagában édeskevés.
A kiviteli terv: a szerelő részletes útvonalterve
Amíg a sémarajz a „mi mivel van összekötve?” kérdésre ad választ, a kiviteli terv a „pontosan hol és hogyan?” kérdéseket tisztázza. Ez a dokumentum a fűtésszerelő GPS-e. Minden egyes alkatrész milliméterre pontos helyét és a csővezetékek nyomvonalát is tartalmazza.
A kiviteli terv a legfontosabb papír a helyszíni munkához. Mi van benne?
- Méretezett alaprajz: Ezen látni a csövek, radiátorok, osztószekrények pontos helyét az épületen belül.
- Csőátmérők és anyagok: Meghatározza, milyen típusú és méretű csöveket kell használni.
- Szerelvények specifikációja: Pontosan leírja a beépítendő szelepek, szivattyúk és egyéb alkatrészek típusát.
Ez a rajz biztosítja, hogy a kivitelezés a gépésztervező által megálmodott módon, műszaki baklövések nélkül valósuljon meg.
Egy precízen elkészített kiviteli terv a minőségi munka alfája és omegája. Megelőzi a helyszíni „okoskodást”, csökkenti a hibák esélyét, és garantálja, hogy a rendszer a tervek szerint, a lehető leghatékonyabban fog működni.
A hidraulikai rajz: a tökéletes egyensúly záloga
A hidraulikai rajz (vagy hidraulikai séma) a rendszer „vérkeringését” modellezi. A legfőbb célja, hogy a fűtővíz mindenhol megfelelő mennyiségben és nyomással áramoljon. Enélkül könnyen előfordulhatna, hogy a kazánhoz közeli radiátorok forrók, míg a legtávolabbi szobában lévők alig langyosak.
Ez a terv a hidraulikai beszabályozás szentírása. Kiszámolja a szükséges vízáramot (térfogatáramot), a csővezetékek ellenállását, és meghatározza a szelepek vagy az osztó-gyűjtők beállítási értékeit.
Itt jönnek a képbe az olyan modern alkatrészek, mint az Apparat Kft. átfolyásmérős osztó-gyűjtői. Ezek a precíziós eszközök teszik lehetővé, hogy a szakember a hidraulikai terv alapján minden egyes fűtési kört (például egy padlófűtési zónát) hajszálpontosan beállítson. Így minden helyiség pont annyi fűtési energiát kap, amennyire a komfortos hőmérséklethez szüksége van.
Ha szeretne mélyebben elmerülni a témában, olvasson tovább a padlófűtésről szóló részletes útmutatónkban.
A hidraulikai egyensúly nemcsak a komfortérzetet növeli, hanem komoly energia-megtakarítást is eredményez, mivel a keringető szivattyúnak nem kell feleslegesen erőlködnie.
Gyors áttekintés: Fűtési rajztípusok összehasonlítása
Hogy még egyszerűbb legyen a különbségtétel, az alábbi táblázatban összefoglaltuk a legfontosabb tudnivalókat a különböző rajztípusokról. Ez segít a szakembereknek és a laikusoknak is gyorsan azonosítani, melyik rajz mire való.
| Rajztípus | Fő célja | Részletesség szintje | Mikor használjuk? |
|---|---|---|---|
| Sémarajz | A rendszer logikai felépítésének és működési elvének bemutatása | Alacsony (szimbolikus) | Koncepciótervezés, működés megértése |
| Kiviteli terv | A rendszer pontos fizikai megvalósításának részletes leírása | Magas (mérethelyes) | Helyszíni szerelés, anyagbeszerzés |
| Hidraulikai rajz | Az áramlási viszonyok biztosítása, a rendszer beszabályozása | Közepes (számított értékek) | Beszabályozás, optimalizálás |
A táblázatból jól látszik, hogy bár mindhárom rajz ugyanazt a fűtési rendszert ábrázolja, mindegyik más célt szolgál. Együttesen adják ki azt a teljes dokumentációt, amely egy megbízható és gazdaságos fűtés alapját képezi.
Hogyan olvassunk gépészeti tervrajzokat magabiztosan
Első ránézésre egy központi fűtésrendszer rajza könnyen tűnhet egy laikus számára megfejthetetlen vonalak és jelek kaotikus halmazának. Pedig ez a sok szimbólum és rövidítés valójában egy teljesen logikus, következetes nyelvezetet alkot, amit bárki megtanulhat értelmezni. Ez a tudás pedig nem csak a szakemberek kiváltsága; háztulajdonosként felbecsülhetetlen, ha pontosan értjük, mi is zajlik a falak mögött.
Gondoljunk a tervrajzra úgy, mint egy kottára. Kottaismeret nélkül a hangjegyek csupán fekete pöttyök a papíron, de aki ismeri a jelöléseket, egy egész szimfóniát hall ki belőlük. A gépészeti tervekkel pont ugyanez a helyzet: a szimbólumok mögött ott rejtőzik a fűtési rendszer teljes működési logikája, a meleg víz útjától egészen a hőleadókig.
Ha magabiztosan olvassuk a terveket, rengeteg költséges félreértéstől kímélhetjük meg magunkat. Így nem csupán passzív szemlélői, hanem aktív, hozzáértő partnerei lehetünk a kivitelezési folyamatnak.
A jelmagyarázat a tervrajz ábécéje
Minden profi tervrajz alapja a jelmagyarázat, vagy más néven legenda. Ez gyakorlatilag a terv „szótára”, ami feketén-fehéren lefekteti, hogy az adott rajzon melyik szimbólum mit is takar. Mielőtt elvesznénk a vonalak sűrűjében, mindig a jelmagyarázattal érdemes kezdeni!
Itt találjuk meg a különböző rendszerelemek grafikus megfelelőjét, például:
- Hőtermelő: A kazán, hőszivattyú vagy más fűtőberendezés szimbóluma.
- Csővezetékek: Különböző vonaltípusok jelölik az előremenő (a forró vizet szállító) és a visszatérő (a már lehűlt vizet visszajuttató) csőszakaszokat.
- Szerelvények: Szelepek, szivattyúk, szűrők és a tágulási tartály stilizált ábrái.
- Hőleadók: A radiátorok, padlófűtési körök vagy fan-coil egységek jelölései.
A jelmagyarázat alapos átnézése nélkül a terv értelmezése puszta találgatás lenne, ami könnyen súlyos kivitelezési hibákhoz vezethet.
A leggyakoribb szimbólumok dekódolása
Bár a jelölések tervezőnként mutathatnak apróbb eltéréseket, szerencsére léteznek általánosan elfogadott, szabványos szimbólumok. Nézzünk is meg párat, amivel szinte minden fűtési terven összefuthatunk.
Csővezetékek azonosítása
Az egyik legfontosabb dolog, hogy meg tudjuk különböztetni a csővezetékek funkcióját. Az előremenő vezetéket, amely a forró vizet viszi a kazántól a radiátorok felé, általában teli, folytonos vonal jelöli, amit gyakran piros színnel vagy egy „E” betűvel is kiegészítenek. Ezzel szemben a visszatérő vezetéket, ami a rendszerben lehűlt vizet hozza vissza, jellemzően szaggatott vonallal, kék színnel vagy „V” betűvel ábrázolják.
A központi fűtés története Magyarországon egészen az 1960-as évekig nyúlik vissza, amikor még a szilárd tüzelés volt az egyeduralkodó. Az igazi fordulatot az 1970-es évek olajválsága hozta el, ami a gázvezeték-hálózat intenzív bővítését és a gázfűtés villámgyors terjedését indította el, megalapozva a ma is elterjedt rendszereket.
Szelepek és szivattyúk
A szelepeknek kulcsszerepük van a rendszer szabályozásában. Egy egyszerű elzárócsapot két, egymással szembe fordított háromszög jelöl, míg a radiátorszelepeknek ennél jóval összetettebb szimbólumaik vannak. A keringető szivattyút pedig általában egy kör jelöli, benne egy nyíllal, ami az áramlás irányát mutatja. Ha szeretne többet megtudni a különböző szelepekről, olvassa el a radiátor szelep típusokról szóló részletes cikkünket.
- Elzárócsap: Ezzel zárhatunk le teljesen egy-egy fűtési szakaszt.
- Szabályozószelep: Segítségével finomhangolható az átáramló fűtővíz mennyisége.
- Visszacsapó szelep: Biztosítja, hogy a víz csak egyetlen, meghatározott irányba áramolhasson.
Már csupán ezen alapvető szimbólumok ismerete is sokkal magabiztosabbá tesz, amikor a központi fűtés rendszerek rajzai kerülnek a kezünkbe. Segítségükkel könnyebben átlátjuk a rendszer logikáját, és elkerülhetjük a drága félreértéseket a kivitelezés során.
Gyakori fűtési rendszerek bekötési sémái a gyakorlatban
Most, hogy képbe kerültünk a különböző rajztípusokkal és a rajtuk lévő jelölésekkel, itt az ideje, hogy az elméletet átültessük a való életbe. A központi fűtés rendszerek rajzai ugyanis akkor válnak igazán izgalmassá, amikor konkrét példákon keresztül látjuk, hogyan állnak össze egy működő, hatékony egésszé.
Nézzünk meg néhány tipikus bekötési sémát, amelyek a modern épületgépészetben szinte mindennaposnak számítanak. Ezek a példák segítenek kézzelfoghatóvá tenni az eddig tanultakat, a családi házak hibrid megoldásaitól kezdve egészen a társasházak zónákra osztott fűtéséig.

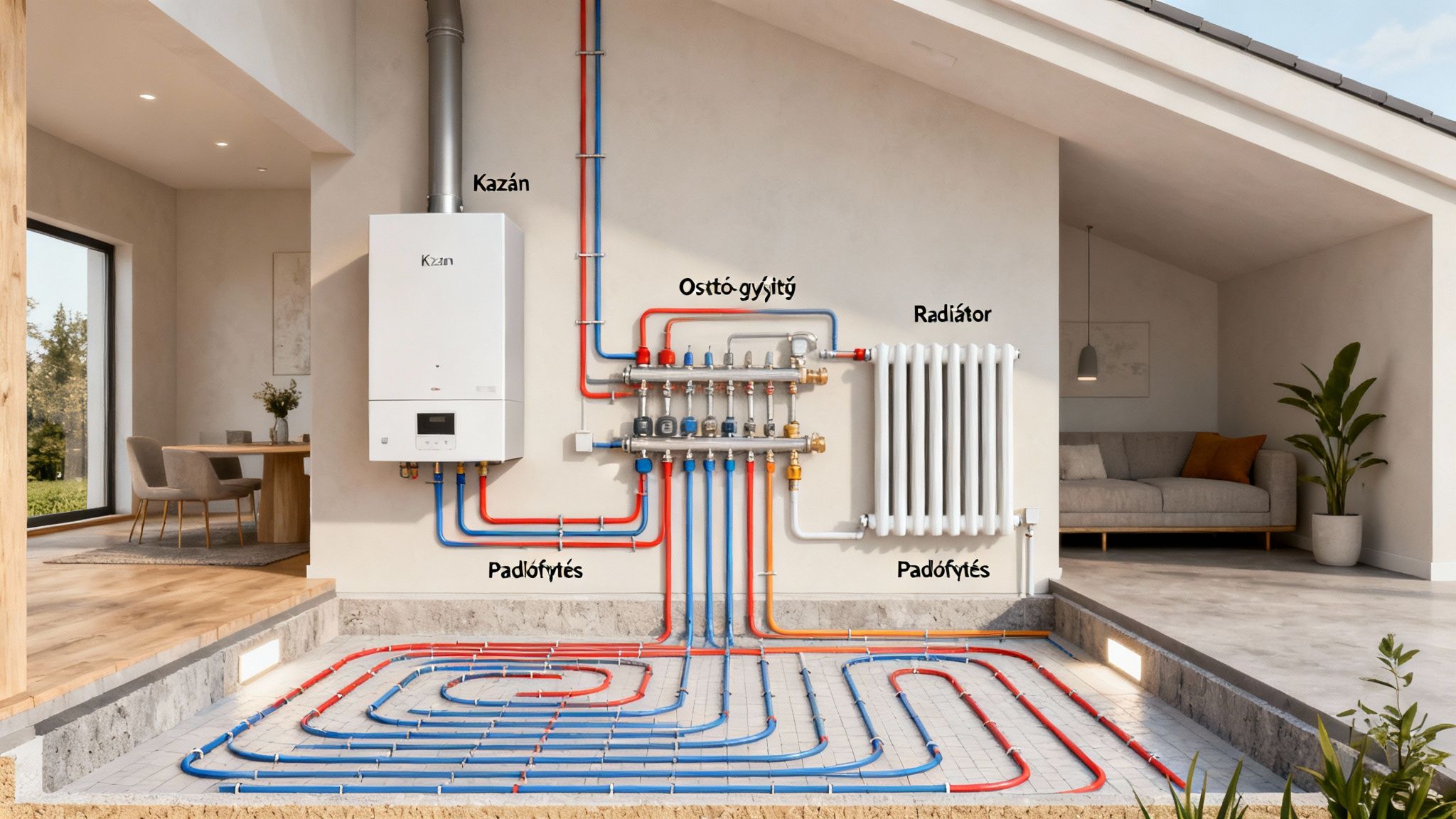

Modern családi ház hibrid fűtési rendszere
A mai új építésű családi házaknál már nem luxus, hanem szinte alapkövetelmény a kombinált, azaz hibrid fűtés. Ez a gyakorlatban leggyakrabban a radiátoros és a felületfűtés (jellemzően padlófűtés) együttes alkalmazását jelenti, amit egy modern kondenzációs gázkazán vagy egyre gyakrabban hőszivattyú táplál.
Ennek a felállásnak a lelke és agya egyben az osztó-gyűjtő. Képzeljük el úgy, mint egy forgalomirányító központot a rendszerben: a hőtermelőtől (pl. kazántól) érkező forró vizet szétosztja a különböző fűtési körök felé, majd a körökből visszatérő, már lehűlt vizet összegyűjti és visszajuttatja a kazánba.
Egy ilyen rendszer sémarajzán tisztán látszik, hogy a két fűtéstípus teljesen más hőmérsékletű vizet kíván:
- Magas hőmérsékletű kör: A radiátorok akkor adják le hatékonyan a hőt, ha 50-60°C-os víz kering bennük. Ez a kör a kazánból szinte közvetlenül kapja a forró vizet.
- Alacsony hőmérsékletű kör: A padlófűtésnél a túl forró víz nemcsak kellemetlen lenne a lábunknak, de tönkre is tehetné a padlószerkezetet. Itt egy keverőszelep gondoskodik róla, hogy a víz hőmérséklete ne menjen 35-40°C fölé.
Az Apparat Kft. által is forgalmazott, átfolyásmérővel szerelt Vogel&Noot osztó-gyűjtők kulcsfontosságúak a rendszer precíz beállításában. Az átfolyásmérőkkel a szakember minden egyes padlófűtési kört külön-külön, hajszálpontosan be tud állítani, ezzel garantálva, hogy minden helyiségben egyenletes lesz a hőleadás.
Társasházi fűtés zónaszabályozással és hőmennyiségméréssel
Egy társasház fűtésének megtervezése másfajta gondolkodást igényel. Itt a két legfontosabb cél, hogy minden lakás külön szabályozható legyen, és hogy a költségeket igazságosan lehessen elosztani. A modern rendszerek ezt zónaszabályozással és egyedi hőmennyiségmérőkkel oldják meg.
A sémarajz ebben az esetben egy központi kazánházból indul, ahonnan a fűtési alapvezetékek, vagyis a strangok ágaznak szét a lakások felé. Minden lakás bejáratánál egy kompakt hőfogadó állomás, vagy egy külön, lakáshoz tartozó osztó-gyűjtő kap helyet.
A zónaszabályozás lényege, hogy minden lakás egy önálló fűtési zónát képez. A lakók a saját termosztátjukkal, a szomszédoktól teljesen függetlenül állíthatják be a kívánt hőmérsékletet. Így csak annyi energiát használnak, amennyire tényleg szükségük van.
A hőmennyiségmérő egy okos kis eszköz, ami méri az adott lakásba belépő és onnan kilépő víz hőmérsékletének különbségét, valamint az átáramlott víz mennyiségét. Ebből a két adatból tűpontosan kiszámítható a felhasznált hőenergia, így a fűtésszámla a valós fogyasztást tükrözi. Egy ilyen rendszer akár 15-20%-os energiamegtakarítást is hozhat a régi, légköbméter alapú elszámolásokhoz képest.
A felületfűtési rendszerek speciális bekötései
A padló-, fal- és mennyezetfűtés nem véletlenül ennyire népszerű: rendkívül magas komfortérzetet ad, és nagyon energiahatékony. Bár a működési elvük hasonló, a bekötési sémáikban vannak fontos különbségek, amikre a központi fűtés rendszerek rajzai részletesen ki is térnek.
Ezeknél a rendszereknél a legfontosabb a homogén hőeloszlás és a páralecsapódás elkerülése (főleg, ha a rendszer hűtésre is képes). A tervekben ezért kiemelt figyelmet kapnak a következők:
- Az osztó-gyűjtő elhelyezése: Mindig egy központi helyre kerül, hogy az egyes fűtési körök csőhosszúsága a lehető legközelebb legyen egymáshoz.
- A csőfektetés módja: A csigavonalas (más néven bifiláris) fektetés adja a legegyenletesebb felületi hőmérsékletet, elkerülve a "hideg" és "meleg" foltokat.
- Légtelenítő szelepek: Az osztó-gyűjtő legmagasabb pontjára szerelt automata légtelenítők nélkülözhetetlenek. Nélkülük a rendszerben maradt levegő zubogó hangot adna, és rontaná a hatékonyságot.
A megfelelő anyagválasztás itt is kritikus. A Wavin által gyártott, kiváló minőségű, oxigéndiffúzió-mentes csövek például garantálják a rendszer hosszú élettartamát, és meggátolják, hogy az oxigén bejusson a rendszerbe, ami korróziót okozna. Az ilyen és ehhez hasonló minőségi termékek biztosítják, hogy a tervrajzon szereplő elmélet a valóságban is évtizedekig megbízhatóan működjön.
Letölthető anyagok és CAD blokkok a hatékony tervezéshez
A modern gépésztervezésben az idő pénz, a pontosság pedig egyszerűen alapkövetelmény. A központi fűtés rendszerek rajzai ma már szinte kivétel nélkül digitálisan, valamilyen CAD-szoftverrel készülnek, ami óriási teret nyit a munkafolyamatok ésszerűsítésére. Ahelyett, hogy minden egyes alkatrészt – egy osztó-gyűjtőt, egy szelepet vagy egy keringető szivattyút – nulláról kellene aprólékosan megrajzolni, a tervezők kész, szabványos elemeket, úgynevezett CAD-blokkokat használhatnak.
Gondoljunk ezekre úgy, mint digitális építőkockákra. Nemcsak rengeteg időt spórolnak meg, hanem a hibák esélyét is drasztikusan lecsökkentik. Egy gyártó által biztosított DWG- vagy PDF-blokk minden mérete, csatlakozási pontja és műszaki paramétere garantáltan megegyezik a valós termékkel. Így már a tervezés fázisában elkerülhetők az olyan bosszantó meglepetések, mint amikor a helyszínen derül ki, hogy az alkatrész nem fér el, vagy a csatlakozása nem passzol a rendszer többi eleméhez.
Miért jelentenek versenyelőnyt a gyártói adatbázisok?
A tervezői munka során a CAD-blokkok két fő forrásból származhatnak: általános, sablonos adatbázisokból, vagy közvetlenül a termék gyártójától. Bár az első opció gyors megoldásnak tűnhet, komoly buktatókat rejthet. Egy generikus „osztó-gyűjtő” blokk méretei és műszaki adatai ugyanis jelentősen eltérhetnek attól a konkrét Vogel&Noot terméktől, amit a kivitelező végül beépítene.
Ezzel szemben a gyártói adatbázisok használata a professzionális tervezés egyik ismérve. Amikor egy tervező például az Apparat Kft. által biztosított blokkokkal dolgozik, biztos lehet benne, hogy a terve 100%-ban a valóságot fogja tükrözni.
A gyártói CAD-blokkok használata nem csupán kényelmi funkció, hanem a minőségbiztosítás egyik legfontosabb eszköze. A pontos blokkokkal készült terv megelőzi a kivitelezési hibákat, csökkenti az anyagveszteséget és felgyorsítja a helyszíni munkát, ami végső soron a beruházó számára is jelentős költségmegtakarítást eredményez.
Hol talál megbízható forrásokat?
A hiteles, naprakész műszaki információk és letölthető anyagok felkutatása kulcsfontosságú. Egy profi tervezőnek és kivitelezőnek pontosan tudnia kell, hol keresse a legfrissebb adatlapokat, beépítési útmutatókat és a már említett CAD-blokkokat.
Szerencsére a felelős forgalmazók komoly hangsúlyt fektetnek a szakmai támogatásra. Az Apparat Kft. például egy komplett tudásbázist tart fenn, ahol a partnerek mindent egy helyen megtalálnak:
- Műszaki adatlapok: Minden termék részletes specifikációja és teljesítményadatai.
- Beépítési segédletek: Lépésről lépésre követhető útmutatók a szakszerű telepítéshez.
- CAD-fájlok (DWG, PDF): Közvetlenül a tervekbe illeszthető, mérethelyes blokkok.
- Teljesítménynyilatkozatok: A hatósági előírásoknak való megfelelés igazolásához.
Ez a központi gyűjtemény rengeteg időt és utánajárást spórol meg a szakembereknek. Nem kell többé tucatnyi gyártói oldalon böngészni, hiszen a teljes termékkínálathoz tartozó dokumentáció könnyedén elérhető. A naprakész és részletes információk garantálják, hogy a központi fűtés rendszerek rajzai mindig a legkorszerűbb és legpontosabb alapokon nyugodjanak.
Ha Ön is szeretné felgyorsítani a tervezési folyamatait, érdemes körülnéznie a cég weboldalán, ahol a letöltések menüpont alatt minden szükséges dokumentumot megtalál. Ez az a fajta háttértámogatás, ami egy egyszerű termékbeszállítót valóban megbízható szakmai partnerré tesz.
Tippek a gördülékeny kivitelezéshez és a profi dokumentációhoz
Hiába van a kezünkben egy tökéletesen kidolgozott központi fűtés rendszer rajza, a siker még korántsem garantált. Az igazi próbatétel akkor kezdődik, amikor a terv a papírról a valóságba, azaz az építkezésre kerül. Itt válik igazán fontossá a gondos előkészítés, a folyamatos párbeszéd és egy megbízható partneri háttér.
A zökkenőmentes kivitelezés talán legfontosabb, mégis leggyakrabban elhanyagolt kulcsa a gépésztervező és a fűtésszerelő közötti nyílt kommunikáció. Egy építkezés során szinte borítékolható, hogy jönnek majd váratlan helyzetek: kiderül, hogy egy faláttörés a tervezett helyen statikailag nem lehetséges, vagy egy másik szakág már behúzta a vezetékeit pont ott, ahol a fűtéscső menne. Ilyenkor a helyszíni „okosba' megoldás” a legrosszabb ötlet. A kivitelezőnek azonnal szólnia kell a tervezőnek, aki szakszerűen, a rendszer működésének és hatékonyságának veszélyeztetése nélkül képes módosítani a terveket.
Miért aranyat ér a megvalósulási terv?
Amikor az utolsó radiátor is a helyére került és a rendszer kifogástalanul üzemel, a projektnek még mindig nincs vége. Jön egy kulcsfontosságú, utolsó lépés: a megvalósulási terv (as-built) elkészítése. Ez nem más, mint a kiviteli terv frissített, a valóságot 100%-ban lefedő változata.
A megvalósulási terv lényegében a fűtési rendszer „születési anyakönyvi kivonata”. Pontosan rögzíti, hogy mi, hol és hogyan épült be, az összes kivitelezés közbeni módosítással együtt. Ez a dokumentáció a későbbi karbantartás, hibaelhárítás vagy egy esetleges bővítés során felbecsülhetetlen értékű.
Gondoljunk csak bele: évek múlva egy új tulajdonos vagy egy másik szerelő is pontosan tudni fogja, mi rejtőzik a falban vagy az aljzatbetonban. Ezzel elkerülhetővé válnak a költséges találgatások és a felesleges bontások.
A megbízható partner: a siker csendes háttere
A legjobb terv és a legprofibb kivitelező is tehetetlen, ha a háttér nem stabil. A projekt gördülékenységéhez elengedhetetlen egy olyan kereskedelmi partner, mint az Apparat Kft., amely nem csupán termékeket ad el, hanem komplex megoldást nyújt. A hatalmas raktárkészlet garancia arra, hogy a szükséges alkatrészek – legyen szó egy ritka idomról vagy több száz méter csőről – mindig rendelkezésre álljanak, és ne miattuk álljon a munka.
A gyors, akár másnapi kiszállítás pedig biztosítja a munka folyamatosságát. Nem szabad elfelejteni, hogy a központi fűtés rendszerek, különösen társasházaknál, komoly gazdasági előnyökkel bírnak. Egy központi kazánnal sokkal költséghatékonyabb a fűtés, mint a lakásonkénti kazánokkal, miközben az egyedi mérés lehetősége igazságos költségelosztást tesz lehetővé. Ha mélyebben is érdekli a téma, itt olvashat bővebben a társasházi fűtés gazdaságosságáról.
Az Apparat Kft. szakértői csapata ráadásul több csatornán – telefonon, e-mailben, sőt WhatsAppon – is elérhető. Ez azt jelenti, hogy a kivitelező sosem marad egyedül a kérdéseivel. Ez az a fajta megbízható partnerség az, ami egy kiváló tervből végül egy sikeres és időtálló projektet kovácsol.
Gyakori kérdések, amik a fűtéstervek kapcsán felmerülhetnek
A központi fűtés rendszerek rajzai körül mindig akadnak kérdések, amik a tervezés vagy épp a kivitelezés kellős közepén okozhatnak fejtörést. Összeszedtük a leggyakoribbakat és megadjuk rájuk a lényegre törő, gyakorlatias válaszokat, hogy ne maradjon bizonytalanság.
Mit tegyek, ha a valóságban valami máshogy van, mint a terven?
Ez talán a leggyakoribb forgatókönyv egy építkezésen. Elég egy rossz helyre húzott fal, vagy egy villanyvezeték, ami pont ott keresztezi az utat, ahová a fűtéscsövet szánták, és máris borul a papírforma.
Ilyenkor egyetlen aranyszabály van: a kivitelező soha, de soha ne kezdjen el „okosban” megoldani semmit a tervező tudta nélkül! A helyszíni rögtönzés szinte mindig hidraulikai problémákhoz, egyenetlen fűtéshez vagy a rendszer hatékonyságának drasztikus csökkenéséhez vezet. A helyes út az, hogy azonnal szólni kell a gépésztervezőnek. Ő az, aki szakszerűen át tudja dolgozni a tervet úgy, hogy a rendszer továbbra is hibátlanul működjön.
Milyen engedélyek kellenek egy fűtéskorszerűsítéshez?
Hogy egy fűtésrendszer átalakításához kell-e engedély, az több dologtól is függ. Nem mindegy, mekkora a beavatkozás.
- Egyszerűsített készülékcsere: Ha csak egy régi kazánt cserél le egy ugyanolyan típusú és teljesítményű újra, azt általában elég bejelenteni a helyi gázszolgáltatónak.
- Teljes rendszerátalakítás: Amint lényegesen megváltozik a rendszer – például új radiátorok kerülnek be, más típusú kazánra vált, vagy bővül a hálózat –, szinte biztos, hogy új gépészeti tervet kell készíttetni, amit engedélyeztetni is kell.
A legjobb, amit tehet, ha bármilyen átalakítás előtt beszél egy gépésztervezővel. Ezzel rengeteg későbbi fejfájástól – és egy esetleges bírságtól vagy a használatbavételi engedély elutasításától – kíméli meg magát. Így lesz a végeredmény biztonságos és szabályos.
Tényleg kell terv egy egyszerű padlófűtéshez is?
Sokan gondolják, hogy a padlófűtés csak annyi, hogy le kell tekerni a csöveket. Ez óriási tévedés. A valóság az, hogy a szakszerűtlenül, szemre lefektetett csövezés garantáltan egyenetlen hőleadást fog eredményezni. Lesznek hideg foltok a padlón, máshol pedig kellemetlenül forró zónák.
Egy profi terv pontosan rögzíti a kulcsfontosságú részleteket:
- Hová kerüljön az osztó-gyűjtő a legjobb működés érdekében.
- Milyen hosszúak és merre vezessenek az egyes fűtési körök.
- Milyen értékekre kell beállítani a rendszert a hidraulikai beszabályozáshoz.
Tervrajz nélkül szinte borítékolhatók a későbbi működési anomáliák és a gyenge komfortérzet. Még egy kisebb helyiség esetén sem éri meg ezen spórolni.
